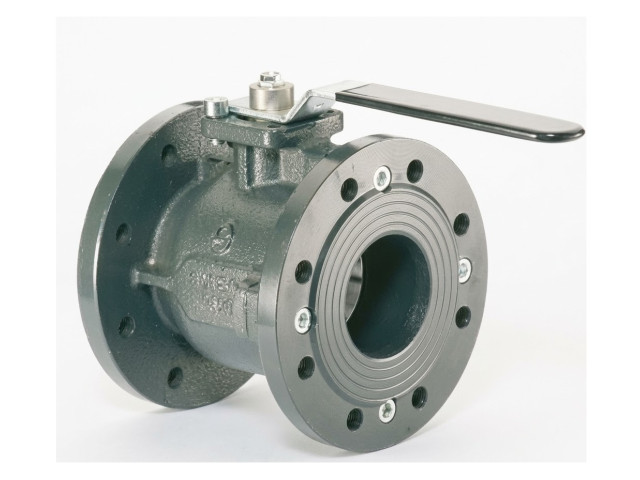

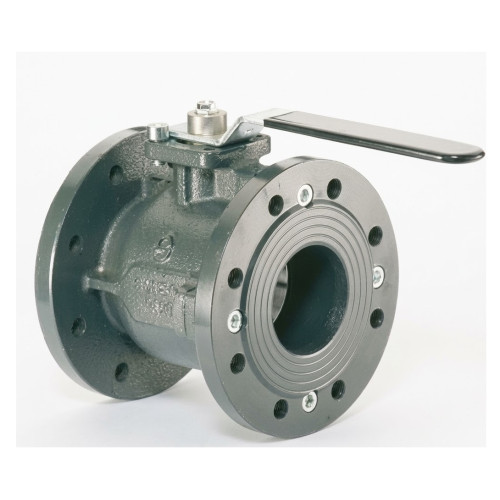

Prírubový guľový kohút (Typ 77) – Kompletná technická špecifikácia

Prírubový guľový kohút (typ 77) predstavuje spoľahlivé a robustné riešenie pre priemyselné inštalácie aj domové rozvody. Vďaka svojmu vyhotoveniu z lakovanej sivej liatiny a kvalitným vnútorným komponentom zaručuje dlhú životnosť a bezúdržbovú prevádzku.

Hlavné výhody a oblasti použitia

• Široké uplatnenie: Ideálne pre rozvody vody, systémy vykurovania, stlačený vzduch a petrochemické produkty.

• Pripravenosť na automatizáciu: Kohút je štandardne vybavený prírubou navrhnutou pre ľahké pripojenie pohonnej jednotky podľa normy ČSN EN ISO 5211.

• Garantovaná kvalita a bezpečnosť: Všetky kusy sú 100 % kontrolované na hydraulickú tesnosť.

• Certifikácia: Produkty vyhovujú európskej smernici CE 97/23/CE.

• Bezúdržbovosť: Celá konštrukcia guľového kohúta je navrhnutá pre dlhodobý chod bez nutnosti údržby.

Technické parametre

• Pracovná teplota: -10 °C až 150 °C

• Maximálny pracovný tlak: 1,6 MPa (PN 16)

• Vyhotovenie závitov / pripojenie: ČSN EN 1092 (na prianie zákazníka je možné dodať aj vo variante PN 10)

Materiálové zloženie komponentov

Pre maximálnu chemickú a mechanickú odolnosť sú jednotlivé časti kohúta vyrobené z nasledujúcich materiálov:

Zásady správnej montáže a údržby

Pre zaistenie maximálnej spoľahlivosti a zachovanie záruky je dôležité dodržiavať tieto montážne postupy:

• Kontrola pred montážou: Pred inštaláciou vizuálne skontrolujte, či nedošlo k poškodeniu závitov alebo samotného telesa. Poškodený kohút nesmie byť do systému zapojený.

• Príprava plôch a inštalácia: Dosedacie plochy prírub aj potrubia musia byť absolútne čisté. Dbajte na presnú súososť potrubia a kohúta, použite vhodný typ tesnenia s adekvátnou dĺžkou skrutiek.

• Doťahovanie: Na upevňovanie používajte náradie s hladkými čeľusťami, aby ste nepoškodili povrch. Kohút uchopte za rovnobežné plochy telesa na strane doťahovaného závitu. Spojovacie skrutky doťahujte rovnomerne predpísaným uťahovacím momentom, bez použitia predlžovacích prípravkov.

• Zamedzenie deformáciám: Armatúra je konštruovaná tak, aby odolala poškodeniu pri štandardnom krútiacom momente. Napriek tomu musí byť inštalovaná s dôrazom na minimalizáciu osových síl a ohybových či krútiacich momentov z potrubia, ktoré by mohli teleso deformovať.

• Záverečná revízia: Po kompletnom dokončení montáže vždy overte funkčnosť a tesnosť celého systému.
