Kód produktu: AR24+
93,31€
K tomuto produktu si v košíku můžete přikoupit prodlouženou záruční dobu o jeden nebo dva roky.

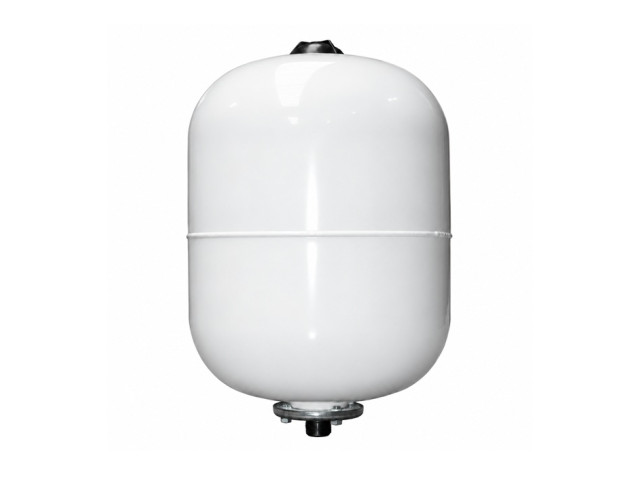

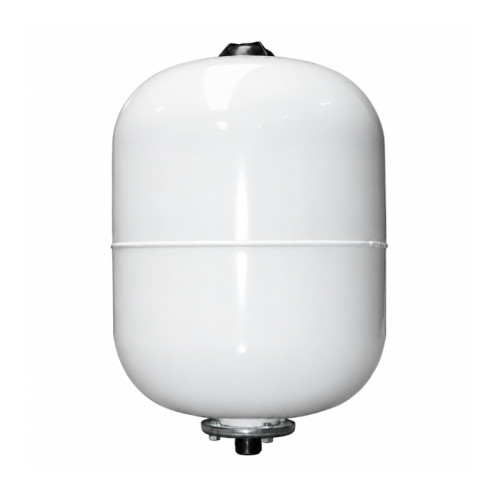

AQUASYSTEM AR+ sú oceľové expanzné tlakové nádoby s vymeniteľnou membránou v tvare vaku. V čerpacích systémoch vytvárajú zásobu tlakovej vody, ktorá umožňuje menšie odbery bez okamžitého spustenia čerpadla. Pri správnom dimenzovaní a nastavení predplnenia tak obmedzujú počet zopnutí čerpadla a pomáhajú vyrovnávať tlakové zmeny.
V sústavách s ohrevom vody nádoby zachytávajú zväčšenie objemu vody pri zahrievaní a pomáhajú obmedzovať súvisiaci nárast tlaku. Veľkosť nádoby je potrebné zvoliť podľa objemu a prevádzkových podmienok konkrétnej sústavy.
Vo vnútri nádoby sa nachádza butylový vak BUTYL PLUS, ktorý oddeľuje vodu od vzduchovej časti a zabraňuje jej priamemu kontaktu s oceľovým plášťom. Vak je vymeniteľný, takže pri jeho poškodení možno vykonať servisnú výmenu, pokiaľ je samotná nádoba v zodpovedajúcom technickom stave.
Vymeniteľný vak BUTYL PLUS pre jednoduchší servis.
Oddelenie vody od oceľového plášťa nádoby.
Zásoba tlakovej vody pre menšie odbery.
Obmedzenie častého spínania čerpadla pri správnom návrhu sústavy.
Vyrovnávanie tlakových zmien a tepelnej rozťažnosti vody.
Biely povrch RAL 9010.
Záruka 60 mesiacov podľa technického listu radu PLUS a príslušných záručných podmienok.
Domáce vodárne a čerpacie zostavy.
Tlakové rozvody vody.
Zavlažovacie systémy.
Požiarne systémy.
Kompenzácia objemových zmien v sústavách s ohrevom vody podľa návrhu inštalácie.
| Parameter | Hodnota |
|---|---|
| Výrobca | AQUASYSTEM |
| Modelový rad | AR+ |
| Objemový rad | 2, 5, 8, 12, 18, 24 a 35 l |
| Konštrukcia | Oceľová nádoba s vymeniteľným vakom |
| Materiál vaku | BUTYL PLUS |
| Maximálny pracovný tlak | 10 bar |
| Pracovná teplota | −10 až +100 °C |
| Vonkajšia farba | Biela RAL 9010 |
| Štandardné predplnenie | AR2+: 3 bar; ostatné modely: 2,5 bar |
| Pripojenie | Závitové, podľa modelu |
| Záruka podľa technického listu | 60 mesiacov |
| Model | Objem | Výška H | Priemer Ø | Pripojenie | Max. pracovný tlak | Predplnenie |
|---|---|---|---|---|---|---|
| AR2+ | 2 l | 240 mm | 120 mm | 1/2″ | 10 bar | 3 bar |
| AR5+ | 5 l | 300 mm | 160 mm | 3/4″ | 10 bar | 2,5 bar |
| AR8+ | 8 l | 316 mm | 200 mm | 3/4″ | 10 bar | 2,5 bar |
| AR12+ | 12 l | 295 mm | 280 mm | 3/4″ | 10 bar | 2,5 bar |
| AR18+ | 18 l | 430 mm | 280 mm | 3/4″ | 10 bar | 2,5 bar |

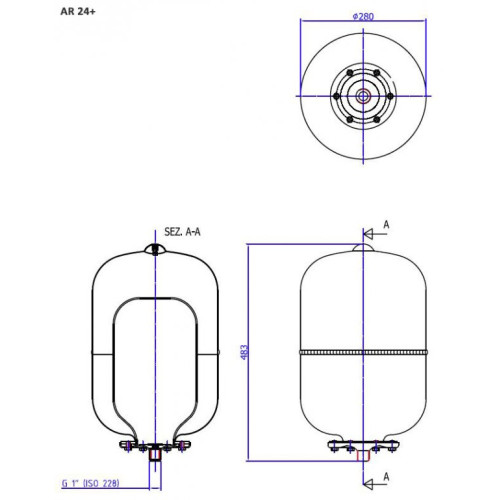

| AR24+ | 24 l | 483 mm | 280 mm | 1″ | 10 bar | 2,5 bar |
| AR35+ | 35 l | 440 mm | 365 mm | 1″ | 10 bar | 2,5 bar |
Uvedený objem predstavuje celkový objem nádoby. Skutočné množstvo využiteľnej vody závisí od predplnenia a prevádzkových tlakov sústavy.
Nádobu inštalujte v nezamŕzajúcom priestore, prednostne zvislo s vodným pripojením smerom nadol. Upevnenie a podopretie musia zodpovedať hmotnosti nádoby naplnenej vodou.
Pred uvedením do prevádzky skontrolujte predplnenie a upravte ho podľa konkrétnej inštalácie. Továrenské predplnenie 2,5 alebo 3 bar nie je univerzálnym nastavením pre každú sústavu.
Návod predpisuje kontrolu predplnenia každých šesť mesiacov. Kontrola sa vykonáva pri vyprázdnenej nádobe a odtlakovanej vodnej časti. Dodržiavajte hodnoty uvedené na výrobnom štítku a pokyny výrobcu. Voda vo vnútri nádoby nesmie zamrznúť.
Naša firma poskytuje kompletné servisné zázemie a náhradné diely pre tlakové nádoby AQUASYSTEM vrátane náhradných vakov. Pomôžeme s výberom vhodnej nádoby aj zodpovedajúceho náhradného dielu podľa modelu a údajov na výrobnom štítku.
