Popis

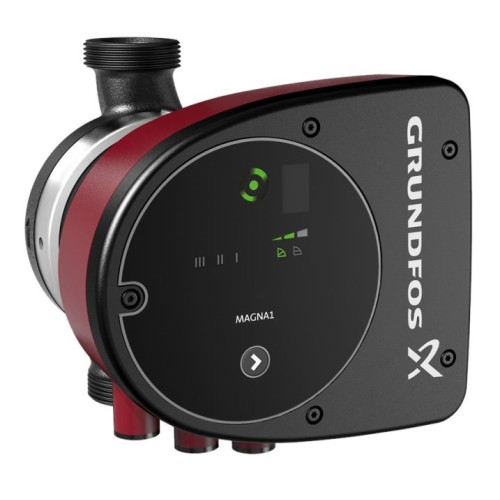

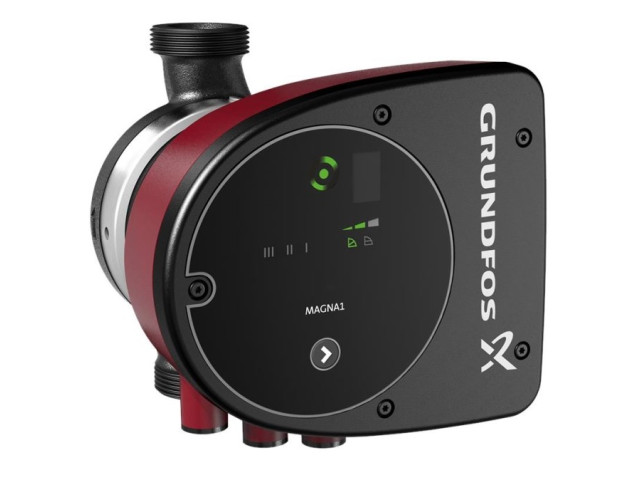

Mokroběžné oběhové čerpadlo MAGNA1 pro základní aplikace nebo záměny čerpadel zajišťuje vysoce energeticky účinné čerpání topné i chladící vody, glykolových směsí i pitné vody (v provedení z korozivzdorné oceli).

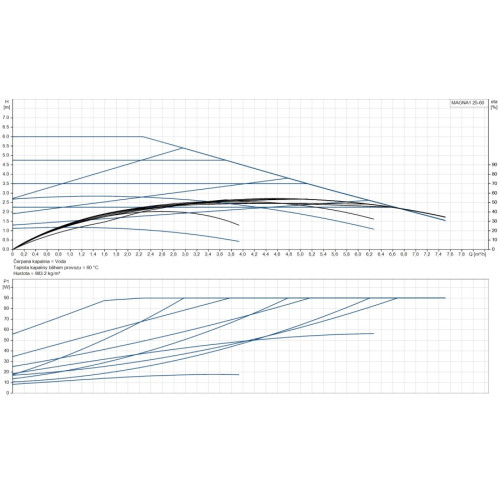

Rychlé nastavení jedním tlačítkem umožňuje regulaci čerpadla podle 9 řídících křivek:

• 3 křivky proporcionálního tlaku (ideální např. pro radiátorové soustavy)
• 3 křivky konstantního tlaku (ideální např. pro podlahové vytápění)
• 3 pevné otáčkové stupně

Čerpadlo je vybaveno řídící jednotkou ve svorkovnici, světelnou LED signalizací provozu, alarmu a indikací nastaveného řídícího režimu.

Čerpadlo disponuje jedním digitálním vstupem pro vzdálený start / stop čerpadla a jedním reléovým výstupem pro možnou signalizaci poruchy. Díky tomu je možno začlenit čerpadlo do jednoduchého systému nadřazené správy.

Jednoduché nastavení řídícího režimu jedním tlačítkem, zobrazení aktuálního nastavení pomocí LED indikace.

Materiálové provedení z litiny pro systémy vytápění a chlazení, provedení z korozivzdorné oceli vhodné i pro styk s pitnou vodou (ověřeno atestem).

Ve verzi jednoduchého čerpadla i zdvojeného (2 hlavy na jedné hydraulice) umožňující režim automatického střídání chodu čerpadel, záložní funkce pro zajištění provozu i při výpadku jednoho z čerpadel. Obě čerpadlové hlavy spolu komunikují bezdrátově skrze rozhraní GeniAir.

Technické parametry

Max. dopr. výška

60 dm

Teplotní třída TF

110

Approvals

CE,VDE,EAC,MOROCCO,UKCA,TSE,RCM,UkrSEPRO

Model

C

Materiály

Těleso čerpadla

Litina

EN 1561 EN-GJL-200

ASTM A48-200B

Oběžné kolo

Kompozit

Instalace

Rozsah okolní teploty

0 .. 40 °C

Maximální provozní tlak

10 bar

Typ připojení

G

Velikost připojení

1 1/2 inch

PN pro potrubní přípojku

PN 10

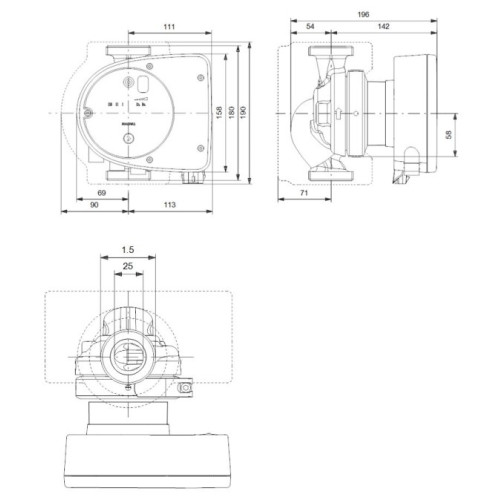

Délka port-port

180 mm

Kapalina

Čerpaná kapalina

Voda

Rozsah teploty kapaliny

-10 .. 110 °C

Vybraná teplota kapaliny

60 °C

Hustota

983.2 kg/m³

Elektrické údaje

Max. příkon P1

92 W

P1 min.

9 W

Frekvence el. sítě

50 / 60 Hz

Jmenovité napětí

1 x 230 V

Maximální spotřeba proudu

0.09 A

0.74 A

Max. otáčky

3521 ot/min

Krytí (IEC 34-5)

X4D

Třída izolace (IEC 85)

F
