Popis

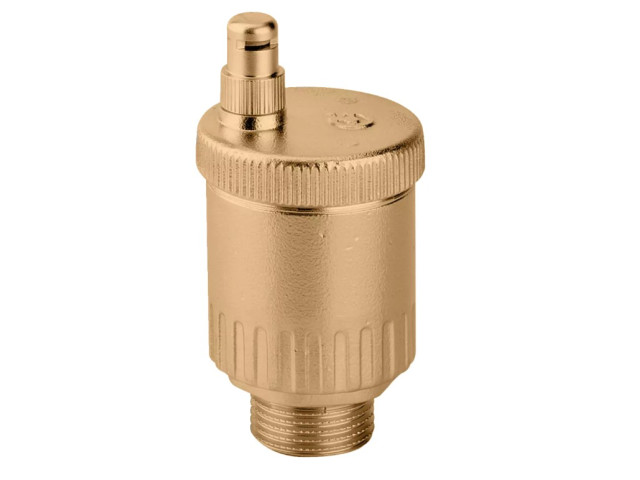

Automatický odvzdušňovací ventil CALEFFI MINICAL 1" zabezpečuje automatické odvádzanie vzduchu z vykurovacích a chladiacich systémov bez potreby manuálneho zásahu. Zvyšuje účinnosť systému a zabraňuje vzniku porúch spôsobených prítomnosťou vzduchu.

Integrovaný hygroskopický uzáver poskytuje ochranu proti úniku vody tým, že pri kontakte s kvapalinou automaticky uzatvorí ventil.

Technické špecifikácie

Typ: automatický odvzdušňovací ventil
Pripojenie: 1" vonkajší závit
Maximálny pracovný tlak: 10 bar
Maximálny výstupný tlak: 2,5 bar
Maximálna prevádzková teplota: 120 °C
Médium: voda a zmesi vody s glykolom
Max. podiel glykolu: 30 %

Materiály

Telo a kryt: mosadz
Plavák: PP
Vreteno: mosadz
Pružina: nerezová oceľ
Tesnenia: EPDM a PTFE

Rozmery (1")

Výška: cca 86 mm
Priemer: cca 48 mm
Pripojenie: 1"

Funkcia

Ventil pracuje na princípe plaváka. Pri nahromadení vzduchu dôjde k jeho poklesu a otvoreniu ventilu, čím sa vzduch automaticky odvádza zo systému.

Hygroskopický uzáver

Bezpečnostný prvok, ktorý pri kontakte s vodou zväčší objem a uzavrie ventil, čím zabráni úniku kvapaliny.

Použitie

Vykurovacie systémy
Chladiace systémy
Rozdeľovače
Stúpacie potrubia
Technologické zariadenia

Montáž

Montuje sa vo zvislej polohe na miestach s hromadením vzduchu, najmä v najvyšších bodoch systému.

Certifikácia

ISO 9001
WRAS
