Kód produktu: TM3660G2810
127,40€

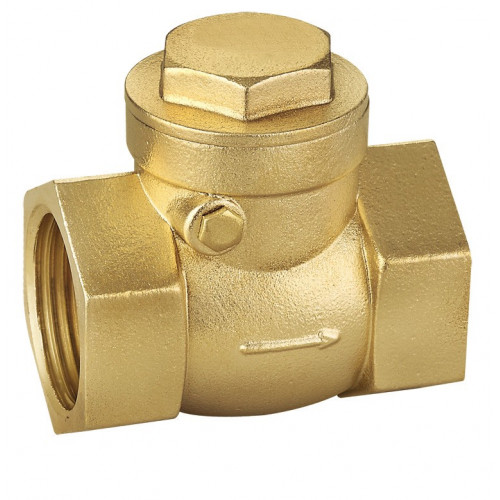

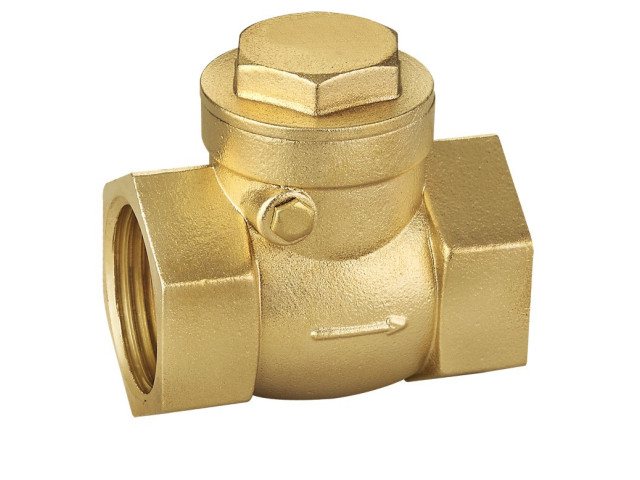

Mosadzná výklopná spätná klapka TIEMME FULL radu 3660 zabraňuje spätnému prúdeniu média v potrubí. Je určená na vodorovnú inštaláciu vo vodovodných a vykurovacích rozvodoch, priemyselných aj poľnohospodárskych systémoch. Vhodná je aj na stlačený vzduch, oleje a ďalšie neagresívne médiá kompatibilné s použitými materiálmi.
Telo aj uzatvárací tanier sú vyrobené z mosadze CW617N podľa EN 12165. Konštrukciu dopĺňa tesnenie NBR a upevňovacia skrutka z nehrdzavejúcej ocele AISI 304. Pripojenie tvoria dva vnútorné valcové závity G podľa ISO 228.
Technické parametre
Vyhotovenie: výklopná spätná klapka.
Veľkosti: 2½″ (DN65) a 3″ (DN80).
Tlaková trieda: PN8.
Pracovná teplota: −20 až +110 °C.
Montáž: vodorovne, viečkom nahor, v smere šípky na tele.
| Parameter | 2½″ – DN65 | 3″ – DN80 |
|---|---|---|
| Stavebná dĺžka L | 115 mm | 137 mm |
| H | 62 mm | 75 mm |
| H1 | 44 mm | 55 mm |
| E | 18,5 mm | 18,5 mm |
| Rozmer na kľúč CH | 82 mm | 96 mm |
| Rozmer na kľúč CH1 | 50 mm | 59 mm |
| Prietokový súčiniteľ Kv | 234 m³/h | 366 m³/h |
Označenie rozmerov zodpovedá technickému výkresu. Prípustný pracovný tlak závisí od teploty média a riadi sa tlakovo-teplotným diagramom výrobcu; PN8 neznamená dovolený tlak 8 bar v celom teplotnom rozsahu.
