Popis

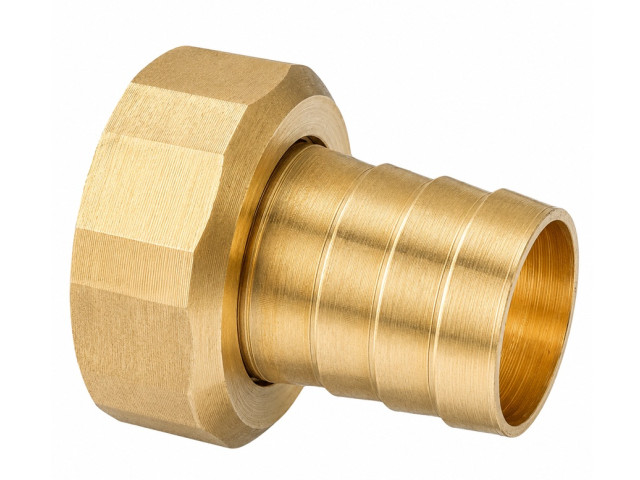

Mosadzný hadicový tŕň s prevlečnou maticou PN16, −20 až +120 °C

Mosadzný hadicový tŕň s prevlečnou maticou PN16 je závitová tvarovka určená na spoľahlivé pripojenie hadíc k armatúram, ventilom a potrubným rozvodom. Otočná prevlečná matica umožňuje pripojenie a odpojenie bez otáčania hadice, čo uľahčuje montáž aj pravidelnú údržbu.

Hadicový tŕň je vyrobený z mosadze CW617N bez povrchovej úpravy podľa normy EN 1254-4. Pripojenie tvorí prevlečná matica s vnútorným rúrkovým valcovým závitom G podľa ISO 228-1 a drážkovaný hadicový tŕň. Spoj s protikusom sa utesňuje plochým tesnením na dosadacej ploche.

Dôležité pri výbere: Rozmer hadicového tŕňa zodpovedá menovitému vnútornému priemeru pripájanej hadice, nie jej vonkajšiemu priemeru. Napríklad hadicový tŕň 1" × 25 mm má prevlečnú maticu so závitom G 1" a tŕň pre hadicu s vnútorným priemerom 25 mm.

Technické parametre

• Typ: mosadzný hadicový tŕň s prevlečnou maticou
• Vyhotovenie: otočná prevlečná matica s vnútorným závitom × hadicový tŕň
• Materiál: mosadz CW617N
• Výrobná norma: EN 1254-4
• Závit: vnútorný rúrkový valcový G podľa ISO 228-1
• Povrchová úprava: bez povrchovej úpravy
• Menovitý tlak: PN16 (16 bar)
• Pracovná teplota: −20 až +120 °C, podľa použitého tesnenia a prevádzkových podmienok
• Utesnenie pripojenia: ploché tesnenie medzi dosadacími plochami
• Použitie: voda, vzduch a neagresívne, neabrazívne médiá podľa vhodnosti tesnenia; pitná voda pri zodpovedajúcom schválení výrobku
• Pripojenie hadice: drážkovaný hadicový tŕň, odporúčané zaistenie hadicovou sponou

Pri prevádzke je potrebné zabrániť zamrznutiu média. Prípustný tlak a teplota celej zostavy sa riadia najmenej odolnou súčasťou, najmä hadicou, tesnením a sponou. Maximálny tlak a maximálna teplota nemusia byť prípustné súčasne.

Hlavné výhody

• Kvalitná mosadz CW617N s vysokou mechanickou odolnosťou
• Prevlečná matica na pripojenie bez otáčania hadice
• Rozoberateľný spoj uľahčujúci servis a údržbu
• Ploché tesnenie na utesnenie na dosadacej ploche protikusu
• Drážkovaný hadicový tŕň na pevné nasadenie hadice
• Jednoduchá montáž a demontáž
• Odolnosť proti korózii a dlhá životnosť pri správnom použití

Ako správne vybrať hadicový tŕň?

Pri výbere zohľadnite predovšetkým:

• Veľkosť závitu G: musí zodpovedať vonkajšiemu závitu pripájanej armatúry.
• Priemer hadicového tŕňa v mm: zodpovedá menovitému vnútornému priemeru hadice.
• Dosadaciu plochu protikusu: musí byť vhodná na spoj s plochým tesnením.
• Materiál tesnenia: musí vyhovovať použitému médiu, tlaku a teplote.

Príklad: Hadicový tŕň G 3/4" × 20 mm má prevlečnú maticu s vnútorným závitom G 3/4" a tŕň pre hadicu s vnútorným priemerom 20 mm.

Na bezpečné pripojenie odporúčame hadicu zaistiť vhodnou nerezovou alebo pozinkovanou hadicovou sponou.

Odporúčania na montáž

Pred montážou skontrolujte čistotu dosadacích plôch a správne usadenie plochého tesnenia. Prevlečnú maticu naskrutkujte na zodpovedajúci vonkajší závit protikusu a dotiahnite primeranou silou podľa pokynov výrobcu, bez otáčania hadice.

Spoj prevlečnej matice tesní cez ploché tesnenie, nie v závite. Na závit prevlečnej matice preto nenanášajte PTFE pásku, tesniacu šnúru ani konope.

Hadicu nasaďte na tŕň v dostatočnej dĺžke a zaistite zodpovedajúcou sponou. Po dokončení inštalácie vykonajte kontrolu tesnosti. Poškodené alebo stvrdnuté tesnenie vymeňte.

Na plynové inštalácie používajte iba hadicové tŕne a spoje výslovne schválené pre konkrétny druh plynu a spôsob použitia.

Prečo si vybrať naše mosadzné tvarovky?

Používame a predávame iba mosadzné tvarovky, ktorým sami dôverujeme pri profesionálnych inštaláciách. Kladieme dôraz na precízne spracovanie, kvalitné závity, mechanickú odolnosť a dlhú životnosť.

Na vybrané mosadzné tvarovky poskytujeme predĺženú záruku 10 rokov.
