Popis

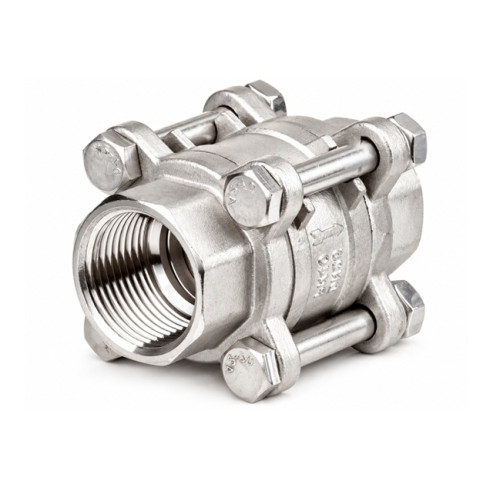

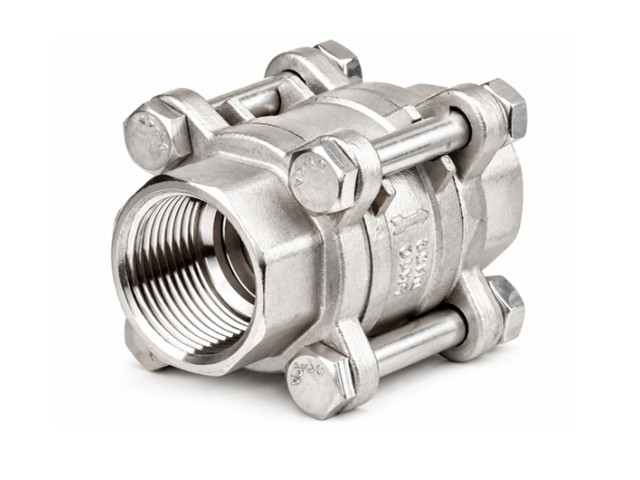

Nerezový spätný ventil T-3WC – trojdielny, kov–kov, PN40, 230 °C

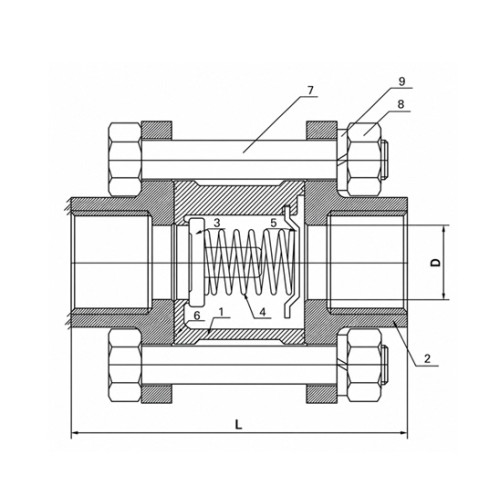

Nerezový spätný ventil T-3WC s vratnou pružinou zabraňuje spätnému prúdeniu média v potrubí. Trojdielna rozoberateľná konštrukcia uľahčuje údržbu a servis. Telo a uzatvárací disk z nehrdzavejúcej ocele 1.4408 / ASTM A351 CF8M poskytujú vysokú odolnosť proti korózii.

Uzatváracie sedlo tesní priamym dosadnutím kov na kov, zatiaľ čo spoje jednotlivých dielov tela sú utesnené PTFE tesnením.

Technické parametre

• Typ: T-3WC / T3WC, trojdielny pružinový spätný ventil.

• Materiál tela a disku: nerez 1.4408 / ASTM A351 CF8M.

• Pripojenie: vnútorný závit × vnútorný závit.

• Závity podľa dodávateľa: DIN 259/2999, DIN 228.

• Tlaková trieda: PN40.

• Maximálna teplota média: +230 °C.

• Tesnenie sedla: kov na kov.

• Tesnenie spojov tela: PTFE.

• Pružina a držiak: AISI 304 / AISI 316 podľa variantu.

• Skrutky, matice a pružné podložky: AISI 304.

Montáž a použitie

Pri inštalácii dodržte smer prietoku vyznačený na tele a montážnu polohu potvrdenú dodávateľom. Potrubie pred montážou vyčistite. Vhodnosť ventilu posudzujte podľa média, prevádzkového tlaku a teploty.
