Popis

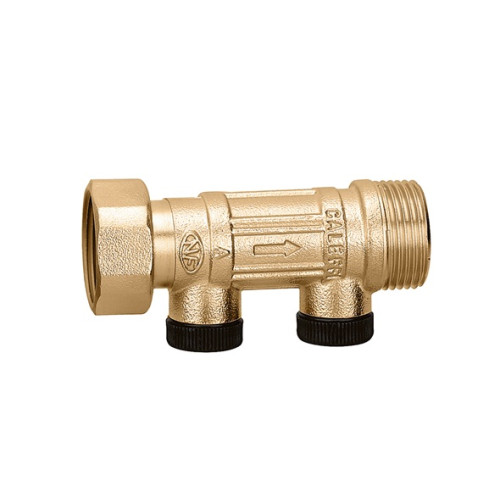

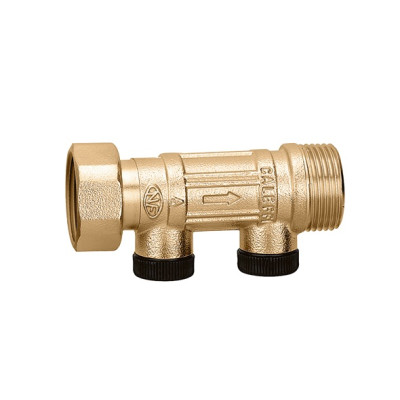

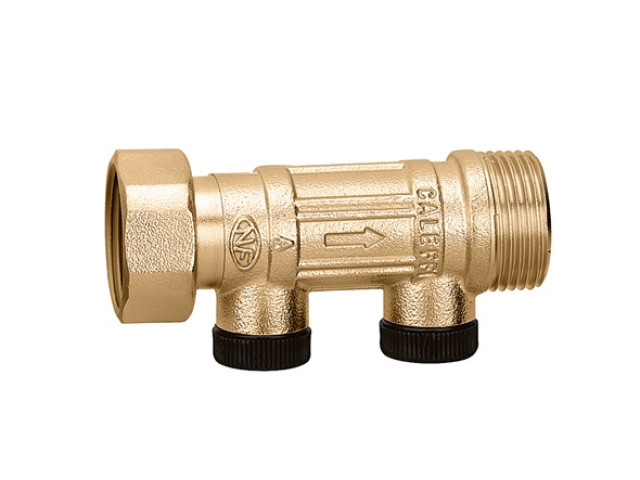

CALEFFI 3046 spätná klapka EA s vonkajším závitom a prevlečnou maticou, 10 bar, 90 °C

CALEFFI radu 3046 je kontrolovateľná spätná klapka typu EA určená na ochranu rozvodov pitnej vody proti spätnému toku a možnému znečisteniu vodovodnej siete. Pri vzniku spätného prúdenia sa klapka automaticky uzatvára a oddeľuje prívodnú a nadväzujúcu časť systému. Rad 3046 je dostupný vo veľkostiach 3/4", 1", 1 1/4", 1 1/2" a 2".

Telo je vyrobené z kvalitnej mosadze EN 12165 CW617N, spätný uzáver z materiálu POM, pružina z nehrdzavejúcej ocele a tesniace prvky z EPDM a NBR. Klapka je určená pre pitnú vodu, maximálny pracovný tlak je 10 bar, maximálna pracovná teplota 90 °C a minimálny otvárací tlak spätného ventilu je 0,5 kPa.

Hlavné technické parametre

• typ: EA – kontrolovateľná spätná klapka
• výrobca: CALEFFI
• rad: 3046
• médium: pitná voda
• max. pracovný tlak: 10 bar
• max. pracovná teplota: 90 °C
• min. otvárací tlak: 0,5 kPa
• materiál tela: mosadz EN 12165 CW617N
• spätný uzáver: POM
• pružina: nehrdzavejúca oceľ
• tesnenie: EPDM / NBR

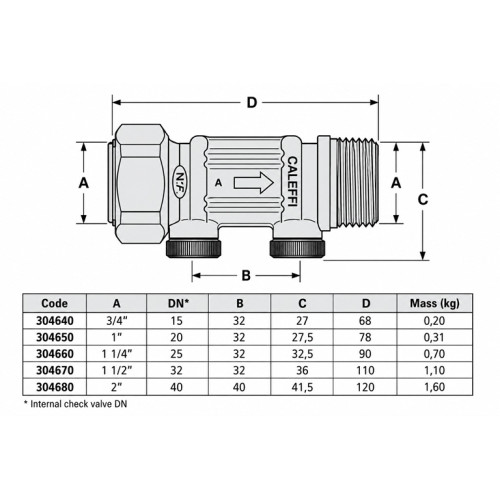

• veľkosti: 3/4"–2"
• vnútorné DN: DN 15–40
• kontrolné pripojenie: 1/4" F
• certifikácia / norma: EN 13959

Použitie

Spätná klapka CALEFFI 3046 sa používa vo vodovodných inštaláciách na zabránenie spätnému nasatiu alebo pretlačeniu vody do prívodného potrubia pri zmene tlakových pomerov. Podľa EN 1717 možno spätné klapky typu EA použiť na ochranu proti riziku kontaminácie vody do kategórie kvapaliny 2.

Konštrukcia s prevlečnou maticou uľahčuje montáž a servis. Klapka musí byť nainštalovaná v smere prúdenia vyznačenom na tele a na prístupnom mieste na kontrolu a údržbu. Výrobca odporúča kontrolu funkcie najmenej raz ročne podľa EN 806-5.
