Popis

Ponorné plniace čerpadlo pre pevnú a mobilnú inštaláciu v mokrej nádrži v prerušovanej prevádzke.

Na čerpanie v domových oblastiach:

Odpadové vody s fekáliami
Odpadová voda (s malým množstvom piesku)
Doprava odpadových vôd v súlade s (DIN) EN 12050

Čerpadlá spĺňajú požiadavky normy EN 12050-1.

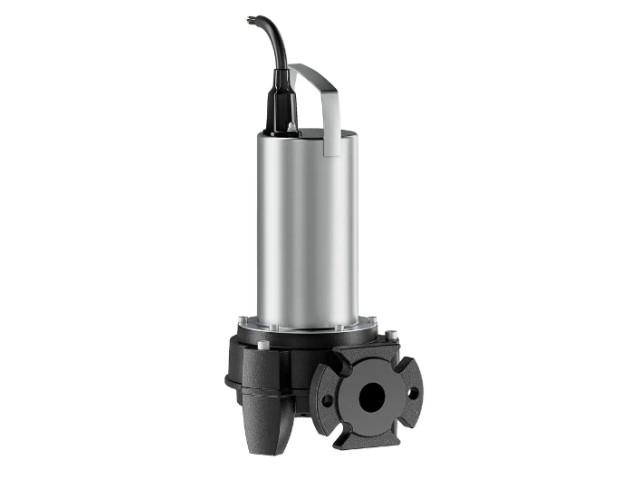

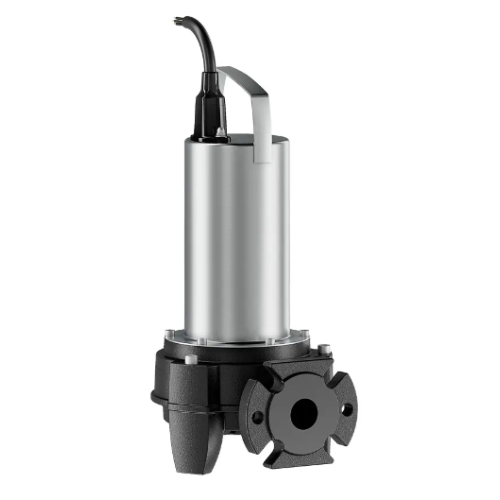

Čerpadlo na odpadovú vodu s radiálnym macerátorom s dvojitým strižným účinkom. Vodorovne výtlačné hrdlo s prírubou a oválnym pripojením. Teleso hydrauliky a obežné koleso zo šedej liatiny, macerátor z kalenej reznej ocele. Povrchovo chladený 1~ motor s automaticky spínacou tepelnou ochranou. Tesniaca komora s olejovou náplňou a dvoma mechanickými upchávkami. Skriňa motora z nerezovej ocele. Odpojiteľný prívodný kábel s krabicou kondenzátora, plavákovým spínačom a zástrčkou (CEE 7/7).

Údaje o výrobku
Druh konštrukcie obehového kolesa Dvojkanálové obežné koleso s plniacim zariadením
Maximálny prevádzkový tlak PN 2 bar
Max. ponor 7 m
teplota média T 3 °C
Údaje o motore
Konštrukcia motora Ponorný motor – povrchovo chladený
Sieťová prípojka 1~230 V, 50 Hz
Tolerancia napätia ±10 %
Výkonnostný faktor cos φ 0.87
Menovitý výkon motora P2 0,75 kW
Príkon P1 max 1,07 kW
Menovitý prúd IN 5,4 A
Rozbehový prúd I 21 A
Druh štartu Priamy online (DOL)
Počet pólov 2
Menovité otáčky n 2829 1/min
Max. frekvencia spínania t 60 1/h
Izolačná trieda F
Trieda krytia IP68
Prevádzkový režim (ponorený) S1
Prevádzkový režim (vynorený)
S2-15 min.
S3-10%
Kábel
Dĺžka prívodného kábla 10 m
Typ kábla H07RN-F
Káblová konštrukcia 4G1 mm²
Sieťová zástrčka CEE7/7 (Schuko)
Druh prívodného kábla Odpojiteľná
Vybavenie/funkcia
Plavákový spínač áno
Drvička áno
Druh protiexplóznej ochrany -
Ochrana motora Dvojkov
Kontrola netesnosti motora žiadny
Kontrola netesnosti tesniacej komory Voliteľný
Kontrola netesnosti priesakovej komory žiadny
Materiály
Skriňa čerpadla šedá liatina
Obežné koleso šedá liatina
Hriadeľ Nerezová oceľ
Materiál tesnenia na strane čerpadla QQPGG
Materiál tesnenia na strane motora NBR
Materiál tesnenia NBR
Materiál motora Nerezová oceľ
Rozmery pre inštaláciu
Prípojka rúrky na strane sania DNs -
Prípojka rúrky na výtlaku DNd DN 32/40
