Kód produktu: SCHLOSSbypass1
121,58€

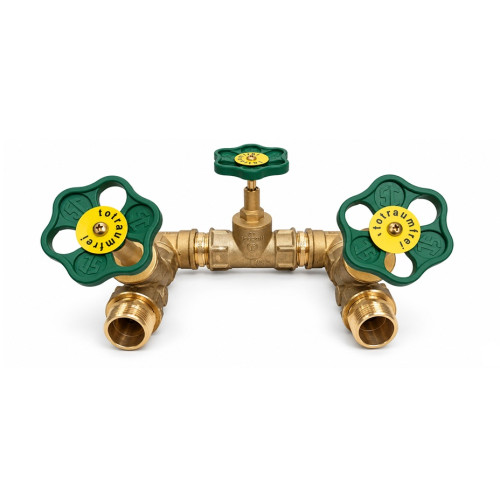

Mosadzná bypass zostava s ventilmi Schlösser a pripojením 1″ umožňuje odstaviť pripojené zariadenie a viesť vodu obtokovou vetvou. Je praktickým riešením pre zmäkčovače vody, mechanické filtre a ďalšie zariadenia na úpravu vody, ktoré vyžadujú servis, čistenie alebo výmenu bez dlhodobého prerušenia dodávky vody do objektu.

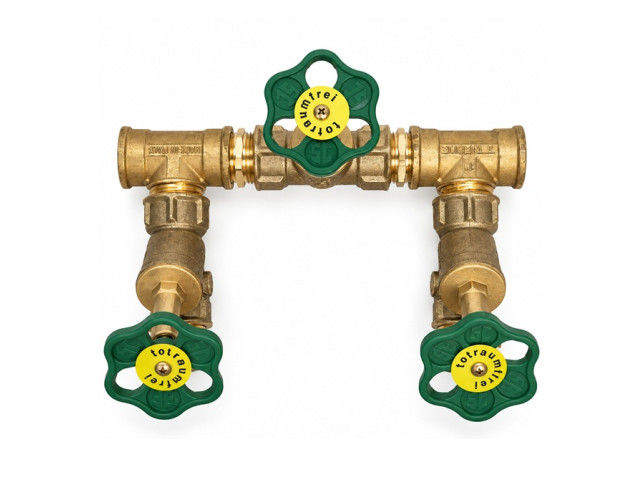

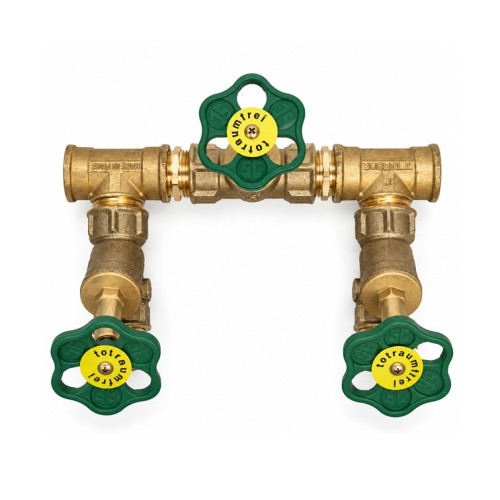

Zostavu tvoria dva šikmé uzatváracie ventily Schlösser 1505 na prívode a vývode zariadenia a jeden priamy sedlový ventil Schlösser 1105 v obtokovej vetve. Jednotlivé časti prepájajú mosadzné T-kusy a vsuvky v jednotnej dimenzii 1″.
Hlavné výhody
Odstavenie zariadenia pri zachovaní dodávky vody cez obtok.
Samostatné uzavretie prívodu aj vývodu zariadenia.
Ručné ovládanie tromi dobre prístupnými kolieskami.
Mosadzná konštrukcia a závitové prepojenie jednotlivých dielov.
Pripojenie 1″ na napojenie potrubia a vhodných pripojovacích hadíc.
Rozstup prípojok zariadenia približne 190 mm.
Použitie zostavy
Bypass je vhodný najmä pre domové a komerčné inštalácie so zmäkčovačom, mechanickým filtrom alebo inou úpravňou vody. Umožňuje zariadenie vyradiť z prietoku počas údržby, poruchy alebo výmeny.
Pri prevádzke cez obtok voda pripojeným zariadením neprechádza. Do rozvodu preto vstupuje voda bez úpravy, ktorú odstavené zariadenie bežne zabezpečuje.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ zostavy | Ručný trojventilový bypass |
| Menovitá dimenzia | DN25 / 1″ |
| Materiál telies a tvaroviek | Mosadz |
| Uzavretie prívodu a vývodu zariadenia | 2× Schlösser 1505, šikmý ventil |
| Uzavretie obtokovej vetvy | 1× Schlösser 1105, priamy sedlový ventil |
| Prevádzkový limit zostavy* | Najviac 10 bar |
| Teplotný limit zostavy* | Najviac 90 °C |
| Napojenie hlavného potrubia podľa vyobrazenia | 2× vnútorný závit 1″ |
| Napojenie zariadenia podľa vyobrazenia | 2× vonkajší závit G1″ |

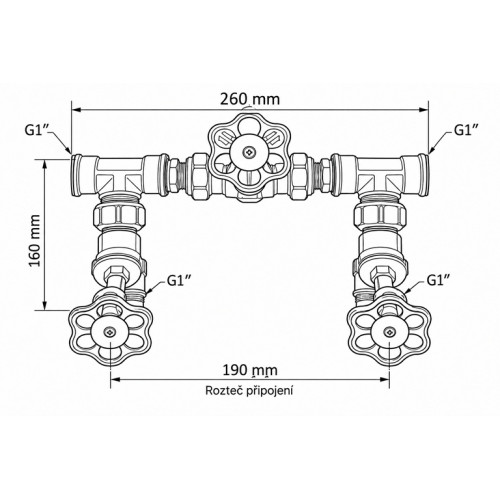

| Celková šírka podľa dodaného nákresu | Približne 260 mm |
| Rozstup prípojok zariadenia | Približne 190 mm |
| Ďalší rozmer podľa nákresu | Približne 160 mm; nezahŕňa celkový obrys ovládacích koliesok |
| Ovládanie | Ručné, otočnými kolieskami |
Uvedené limity predpokladajú zodpovedajúce parametre všetkých použitých dielov a tesnení. Vždy platí nižší limit zostavy, pripojeného zariadenia alebo ostatných súčastí inštalácie. Rozmery sa môžu mierne líšiť podľa dotiahnutia závitových spojov.
Zloženie zostavy
| Súčasť | Počet |
|---|---|
| Mosadzná vsuvka 1″ | 4 ks |
| Mosadzný T-kus FMF 1″ | 2 ks |
| Schlösser priamy sedlový ventil 1105, DN25 / 1″ | 1 ks |

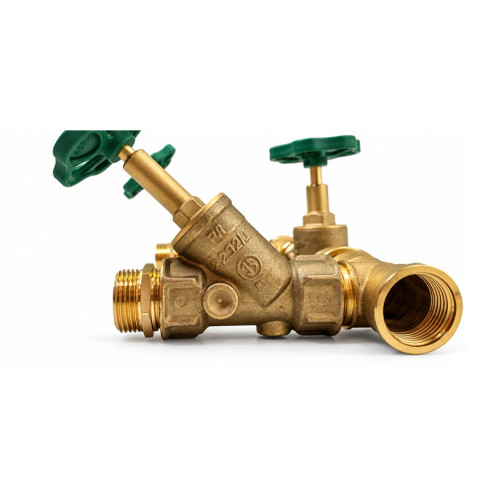

| Schlösser šikmý ventil 1505, DN25 / 1″ | 2 ks |
Ako bypass funguje
| Prevádzkový režim | Dva ventily pri zariadení | Stredový obtokový ventil |
|---|---|---|
| Prevádzka cez filter alebo úpravňu | Otvorené | Zatvorený |
| Prevádzka cez obtok | Zatvorené | Otvorený |
Pred demontážou alebo otvorením pripojeného zariadenia je potrebné po jeho oddelení ventilmi tiež uvoľniť zvyškový tlak podľa návodu zariadenia. Samotné uzavretie ventilov zariadenie neodtlakuje.
Montáž a kompatibilita
Pri montáži dodržujte smer prúdenia vyznačený na ventiloch a označenie vstupu a výstupu pripojeného zariadenia. Zostavu upevnite tak, aby jej hmotnosť a sily od potrubia nezaťažovali prípojky filtra alebo úpravne. Zabezpečte dostatok priestoru na ovládanie koliesok a servis.
Použite tesniaci materiál zodpovedajúci médiu, tlaku, teplote a typu spoja. Po montáži overte tesnosť a správnu funkciu oboch prevádzkových režimov. Zostavu chráňte pred zamrznutím.
Najčastejšie otázky
Možno počas servisu zmäkčovača ďalej používať vodu?
Áno. Po uzavretí oboch ventilov pri zmäkčovači a otvorení obtokového ventilu prúdi voda priamo do rozvodu. Počas tohto obdobia sa nezmäkčuje.
Je zostava univerzálna pre všetky filtre?
Je použiteľná pre zariadenia s vhodným pripojením a prevádzkovými parametrami. Pred montážou overte rozmery, rozstup prípojok a prípadnú potrebu hadíc či prechodových spojov.
Nahrádza bypass spätnú klapku alebo regulátor tlaku?
Nie. Zostava slúži na uzavretie a obtok zariadenia. Ochranu proti spätnému toku ani reguláciu tlaku sama nezabezpečuje.
