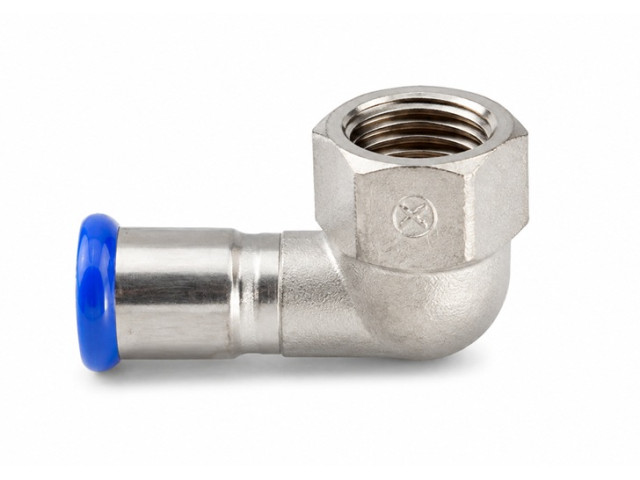

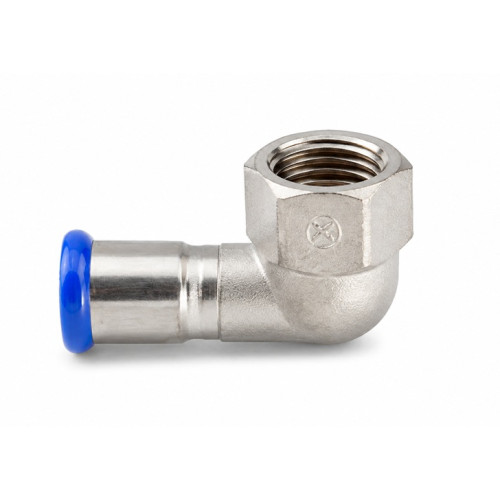

TAVINOX Prechodové koleno vnútorné 90° – nerez AISI 316L, PN16, profil M

Nerezové prechodové koleno TAVINOX PRESS 90° s vnútorným závitom slúži na zmenu smeru potrubia a prechod z lisovaného nerezového systému na závitové pripojenie. Kombinuje lisovacie hrdlo profilu M a vnútorný závit na napojenie armatúr, ventilov a ďalších prvkov so zodpovedajúcim vonkajším závitom.

Telo z nehrdzavejúcej ocele AISI 316L (EN 1.4404) ponúka vysokú odolnosť proti korózii. Koleno je vhodné na rozvody studenej a teplej vody, vykurovanie a chladenie pri dodržaní prevádzkových podmienok výrobcu.

Hlavné výhody a parametre

• Uhol: 90°.

• Pripojenie: lisovacie hrdlo × vnútorný závit.

• Materiál: nerez AISI 316L / EN 1.4404.

• Tlaková trieda: PN16.

• Lisovací profil: M.

• Tesnenie lisovacieho hrdla: EPDM O-krúžok.

• Rýchla montáž bez zvárania a spájkovania.

• Leak-Detect a modrý indikátor na kontrolu lisovaného spoja.

Montáž a kompatibilita

Používajte zodpovedajúce nerezové rúry AISI 316L a lisovacie náradie profilu M. Pred lisovaním odstráňte z rúry otrepy, skontrolujte O-krúžok a dodržte predpísanú hĺbku zasunutia. Závitový spoj utesnite materiálom vhodným pre daný typ závitu a médium. Pri doťahovaní neprenášajte krútiace sily do lisovaného spoja. Po montáži vykonajte tlakovú skúšku.

Prípustný prevádzkový tlak a teplota závisia od média, použitého tesnenia a parametrov celej sústavy.

Viac o systéme nájdete v článku TAVINOX PRESS – nerezové lisovacie tvarovky.
