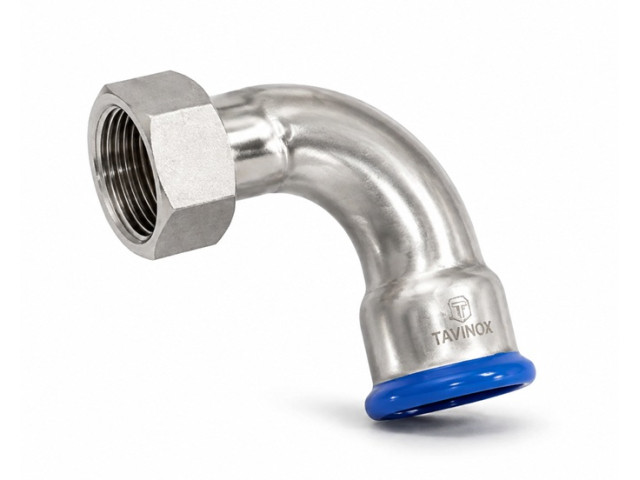

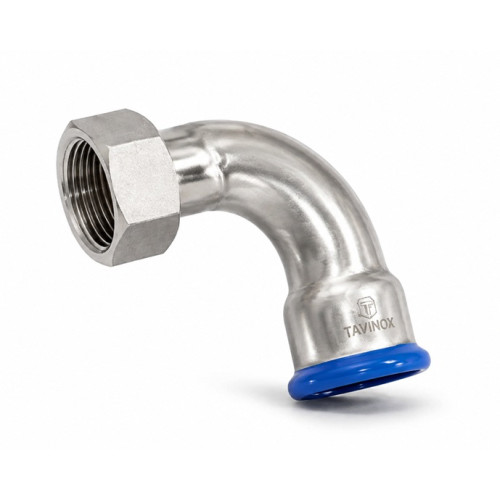

TAVINOX Oblúk 90° s prevlečnou maticou – nerez AISI 316L, profil M

Nerezový oblúk TAVINOX PRESS 90° s prevlečnou maticou slúži na zmenu smeru potrubia a pripojenie k armatúram alebo zariadeniam so zodpovedajúcim závitovým protikusom. Kombinuje lisovacie hrdlo profilu M a prevlečnú maticu, ktorá umožňuje rozoberateľné pripojenie bez otáčania potrubia.

Telo z nehrdzavejúcej ocele AISI 316L (EN 1.4404) ponúka vysokú odolnosť proti korózii. Tvarovka je vhodná na rozvody studenej a teplej vody, vykurovanie a chladenie pri dodržaní prevádzkových podmienok výrobcu.

Hlavné výhody a parametre

• Uhol: 90°.

• Pripojenie: lisovacie hrdlo × prevlečná matica.

• Materiál tela: nerez AISI 316L / EN 1.4404.

• Lisovací profil: M.

• Tesnenie lisovacieho hrdla: EPDM O-krúžok.

• Tlaková trieda: PN 16.

• Rýchla montáž bez zvárania a spájkovania.

• Rozoberateľný spoj na jednoduchší servis pripojeného zariadenia.

• Leak-Detect a modrý indikátor na kontrolu lisovaného spoja.

Montáž a kompatibilita

Používajte zodpovedajúce nerezové rúry AISI 316L a lisovacie čeľuste profilu M. Pred lisovaním odstráňte z rúry otrepy, skontrolujte O-krúžok a dodržte predpísanú hĺbku zasunutia. Prevlečnú maticu pripojte ku kompatibilnému protikusu so zodpovedajúcim tesnením. Po montáži vykonajte tlakovú skúšku.

Prípustný prevádzkový tlak a teplotu určuje najslabšia súčasť spoja vrátane tesnenia prevlečnej matice.

Viac o systéme nájdete v článku TAVINOX PRESS – nerezové lisovacie tvarovky.
