Popis

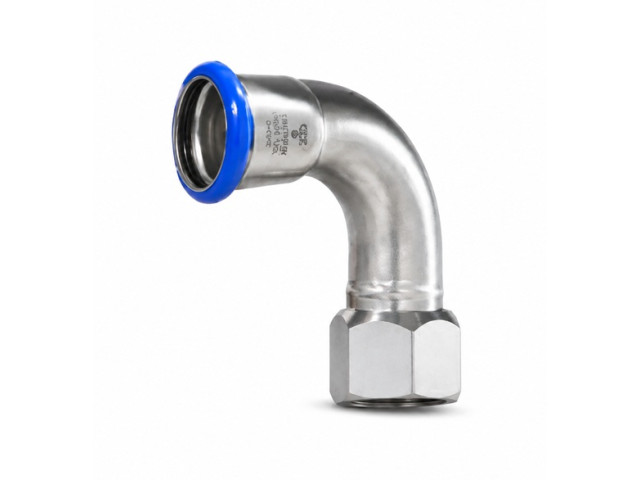

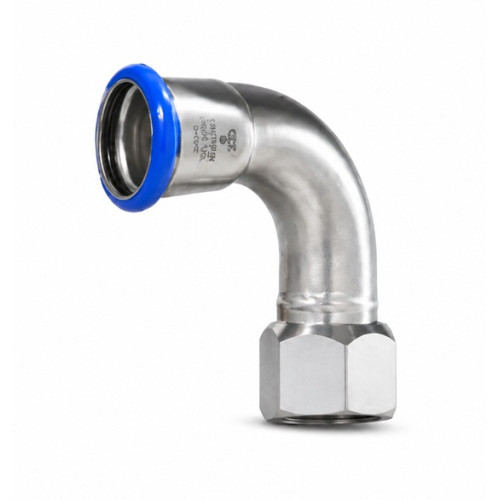

TAVINOX PRESS nerezový prechodový oblúk s vnútorným závitom AISI 316L – profil M, PN 16

TAVINOX PRESS nerezová prechodová koleno 90° s vnútorným závitom (FxRp) je lisovaná tvarovka, ktorá v jednom kompaktnom prvku kombinuje zmenu smeru potrubia o 90° a prechod z lisovaného nerezového potrubia na vnútorný závit Rp.

Na jednej strane je koleno vybavené lisovacím hrdlom pre nerezovú rúrku, na druhej strane vnútorným rúrkovým závitom Rp. Tvarovka je preto ideálna napríklad na pripojenie ventilov, kohútikov, čerpadiel, filtrov, armatúr alebo iných zariadení s príslušným vonkajším závitom.

Prechodová ohybová rúrka je vyrobená z vysoko odolnej nehrdzavejúcej ocele AISI 316L (EN 1.4404), ktorá poskytuje veľmi dobrú odolnosť proti korózii a je vhodná aj pre hygienicky náročné rozvody pitnej vody.

Lisovacia časť využíva bežne používaný profil M. Montáž je rýchla, čistá a nevyžaduje zváranie, spájkovanie ani prácu s otvoreným plameňom.

Veľkou výhodou prechodového oblúka je úspora miesta a počtu komponentov – namiesto samostatného oblúka, krátkeho úseku potrubia a závitového prechodu je možné v mnohých inštaláciách použiť jedinú tvarovku.

Všetky dôležité informácie o systéme TAVINOX PRESS nájdete na našom BLOGU: TU

Hlavné výhody

vyrobené z nehrdzavejúcej ocele AISI 316L,

materiál EN 1.4404,

zmena smeru potrubia o 90°,

prechod z lisovaného potrubia na vnútorný závit,

vyhotovenie FxRp,

lisovací hrdlo × vnútorný závit Rp,

vnútorný valcový rúrkový závit Rp,

lisovací profil M,

maximálny menovitý tlak PN 16 / 16 bar,

tesniaci O-krúžok z EPDM,

prevádzková teplota −35 až +110 °C,

vysoká odolnosť proti korózii,

vhodné pre studenú a teplú pitnú vodu,

rýchla montáž bez spájkovania a zvárania,

systém Leak-Detect na kontrolu nepretlačeného spoja,modrý indikátor pre jednoduchú vizuálnu kontrolu,spojenie zmeny smeru a závitového prechodu v jednej tvarovke,úspora inštalačného priestoru,menší počet komponentov a spojov.

Technické parametre

Parameter Hodnota

Produktová rada TAVINOX PRESS

Typ produktu Nerezový prechodový oblúk 90°

Kód rady OB12FRP

Vyhotovenie FxRp

Pripojenie 1 Lisovacie hrdlo F

Pripojenie 2 Vnútorný závit Rp

Uhol 90°

Materiál Nerezová oceľ AISI 316L

Číslo materiálu EN 1.4404

Lisovací profil M

Druh závitu Vnútorný valcový rúrkový závit Rp

Norma závitu ISO 7-1

Tesnenie lisovaného spoja O-krúžok z EPDM

Maximálny menovitý tlak PN 16 / 16 bar

Minimálna prevádzková teplota −35 °C

Maximálna prevádzková teplota +110 °C

Kontrola netesného spoja Leak-Detect a modrý indikátor

Spôsob montáže Lisovanie × závitové spojenie

Výrobca uvádza pre rad OB12FRP práve konštrukciu FxRp, AISI 316L (1.4404), profil M, PN 16, EPDM a −35 až +110 °C.
