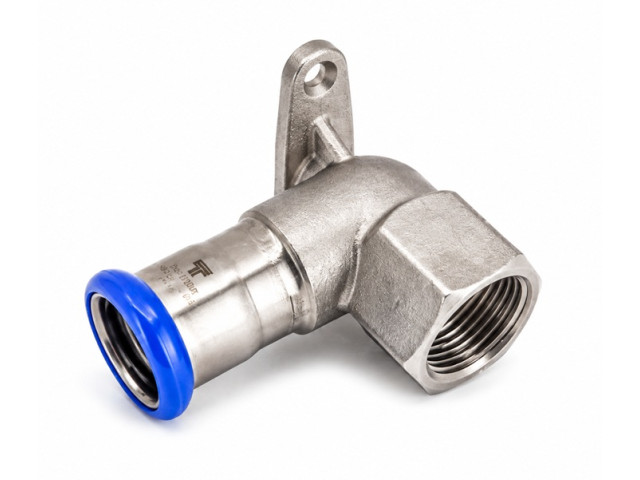

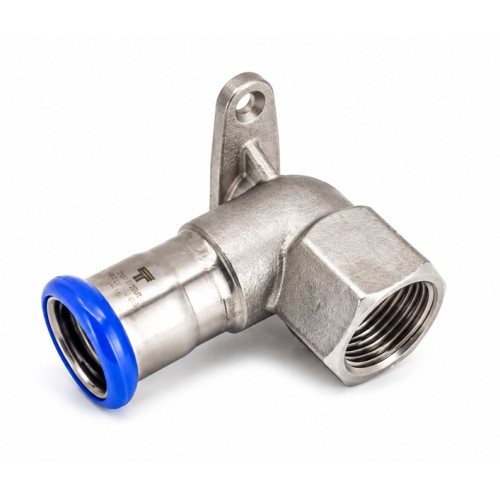

TAVINOX PRESS nerezová nástenná tvarovka AISI 316L (FxRp) – profil M, PN 16

TAVINOX PRESS NS10FRP je nerezová nástenná tvarovka určená na pevné ukončenie potrubia pri stene a na vytvorenie prechodu z lisovanej nerezovej rúrky na vnútorný závit Rp. Používa sa napríklad na pripojenie vodovodných batérií, ventilov, výtokových kohútikov a ďalších závitových armatúr.

Nástenná armatúra je vyrobená z vysoko odolnej nehrdzavejúcej ocele AISI 316L (1.4404). Tento materiál sa vyznačuje veľmi dobrou odolnosťou proti korózii a je vhodný aj pre hygienicky náročné inštalácie pitnej vody. Montážna príruba umožňuje pevné uchytenie tvarovky k stene alebo inštalačnej konštrukcii.

Lisované pripojenie využíva bežne používaný profil M. Spojovanie je rýchle, čisté a nevyžaduje zváranie, spájkovanie ani prácu s otvoreným plameňom.

Hlavné výhody

• vyrobené z nehrdzavejúcej ocele AISI 316L,
• vysoká odolnosť proti korózii,
• vhodné pre studenú a teplú pitnú vodu,
• lisovací profil M,
• vnútorný závit Rp podľa ISO 7-1,
• maximálny menovitý tlak PN 16,
• tesniaci O-krúžok z EPDM,
• prevádzková teplota od −35 do +110 °C,
• pevná montážna príruba na upevnenie na stenu,
• rýchla montáž bez spájkovania a zvárania,
• systém Leak-Detect na rozpoznanie nezalisovaného spoja,
• modrý indikátor umožňujúci vizuálnu kontrolu lisovania.

Technické parametre

Parameter Hodnota

Produktová rada TAVINOX PRESS

Kód rady NS10FRP

Vyhotovenie Nástenná verzia FxRp

Pripojenie Lisovaný koniec × vnútorný závit Rp

Materiál Nerezová oceľ AISI 316L

Číslo materiálu EN 1.4404

Lisovací profil M

Typ závitu Vnútorný valcový Rp podľa ISO 7-1

Tesnenie EPDM O-krúžok

Maximálny menovitý tlak PN 16 / 16 bar

Minimálna prevádzková teplota −35 °C

Maximálna prevádzková teplota +110 °C

Kontrola netesného spoja Leak-Detect a modrý indikátor

Dostupné rozmery 15 × 1/2„, 18 × 1/2“ a 22 × 3/4"

Tlak a prevádzková teplota

Samotná armatúra je výrobcom zaradená do tlakovej triedy PN 16 a s dodávaným tesnením z EPDM má uvedený teplotný rozsah −35 až +110 °C.

Konkrétny povolený prevádzkový tlak však závisí aj od teploty, prepravovaného média, použitej rúrky a parametrov celého potrubného systému.

Orientačné prevádzkové podmienky systému TAVINOX PRESS:

Použitie Maximálny tlak Maximálna teplota

Studená pitná voda 16 bar +25 °C

Teplá pitná voda a TUV 10 bar +95 °C

Kúrenie 16 bar +110 °C

Chladenie a klimatizácia 6 bar do −10 °C

Stlačený vzduch 10 bar +60 °C

Kde je možné nástennú dosku použiť?

Nerezová doska TAVINOX PRESS je vhodná najmä pre: Pri iných médiách ako je voda je vždy potrebné overiť chemickú kompatibilitu EPDM tesnení.

• rozvody studenej a teplej pitnej vody,
• cirkulačné rozvody teplej vody,
• kúrenie a vykurovacie systémy,
• chladiace a klimatizačné rozvody,
• pripojenie vodovodných batérií,
• pripojenie ventilov a výtokových kohútikov,
• rozvody úžitkovej a technologickej vody,
• priemyselné inštalácie,
• rozvody stlačeného vzduchu,
• rodinné domy, bytové objekty, nemocnice, hotely a prevádzkové budovy.

Systém kontroly nezasunutého spoja

Tvarovka je vybavená systémom Leak-Detect, ktorý pomáha pri tlakovej skúške odhaliť nezasunutý spoj. Súčasťou lisovacieho hrdla je aj modrý indikátor. Po správnom zasunutí je možné vykonať rýchlu vizuálnu kontrolu spoja.

Tento systém znižuje riziko, že pri montáži zostane niektoré spojenie iba zasunuté, ale nebude lisované.

Montáž nástenného panelu

Nerezovú rúrku je potrebné kolmo skrátiť vhodným rezačom. Následne je potrebné odstrániť vnútorné aj vonkajšie otrepy a skontrolovať neporušenosť EPDM O-krúžku.

Na rúrke sa označí predpísaná hĺbka zasunutia, rúrka sa zasunie do tvarovky až na doraz a spoj sa zalisuje pomocou čeľuste alebo lisovacieho krúžku profilu M. Nástenná doska sa následne pevne pripevní k podkladu.

Závitové pripojenie Rp sa utesní vhodným materiálom určeným pre závitové spoje. Po dokončení inštalácie sa musí vykonať tlaková skúška.

Kompatibilita

Nástenná doska je určená predovšetkým pre systém TAVINOX PRESS a zodpovedajúce kalibrované nerezové rúrky.

Pre kompletnú inštaláciu odporúčame použiť:

• rúry z nehrdzavejúcej ocele AISI 316L,
• lisovacie tvarovky TAVINOX PRESS AISI 316L,
• lisovacie náradie a čeľuste s profilom M.

Dôležité upozornenie

Označenie Rp znamená vnútorný valcový rúrkový závit podľa normy ISO 7-1. Je určený predovšetkým na spojenie s kužeľovým vonkajším závitom R. Nejedná sa o závit G určený na tesnenie na čelnej ploche.

Maximálny tlak a teplota sa nesmú posudzovať oddelene. Rozhodujúce sú prevádzkové podmienky celého systému, prepravované médium, použitý typ tesnenia a technická dokumentácia systému.
