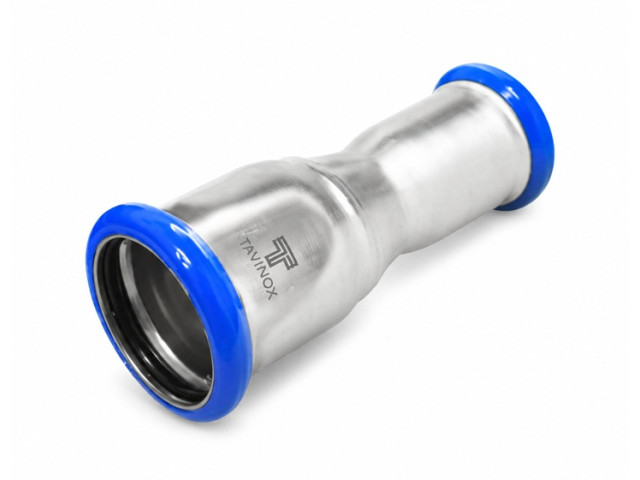

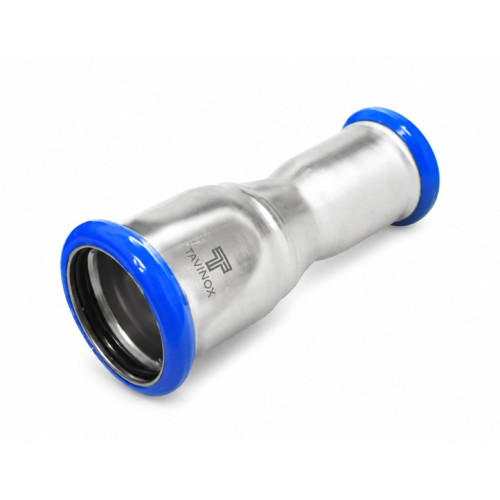

TAVINOX Nátrubok redukovaný – nerez AISI 316L, profil M

Nerezový redukovaný nátrubok TAVINOX PRESS slúži na priame spojenie dvoch nerezových rúr rozdielnych priemerov. Kombinuje dve lisovacie hrdlá rôznych dimenzií a umožňuje zmenu priemeru potrubia bez zmeny smeru jeho vedenia.

Telo z nehrdzavejúcej ocele AISI 316L (EN 1.4404) ponúka vysokú odolnosť proti korózii. Nátrubok je vhodný pre rozvody studenej a teplej vody, vykurovanie a chladenie pri dodržaní prevádzkových podmienok výrobcu.

Hlavné výhody a parametre

• Vyhotovenie: redukovaný nátrubok s dvoma lisovacími hrdlami.

• Pripojenie: lisovacie hrdlo × lisovacie hrdlo rozdielnych dimenzií.

• Materiál: nerez AISI 316L / EN 1.4404.

• Lisovací profil: M.

• Tesnenie lisovacích hrdiel: EPDM O-krúžky.

• Tlaková trieda: PN 16.

• Prechod medzi dvoma priemermi potrubia v jednej tvarovke.

• Rýchla montáž bez zvárania a spájkovania.

• Leak-Detect a modrý indikátor na kontrolu lisovaných spojov.

Montáž a kompatibilita

Nátrubok je určený pre zodpovedajúce nerezové rúry AISI 316L a lisovacie náradie profilu M. Rozmery oboch hrdiel vyberajte podľa vonkajších priemerov pripájaných rúr.

Pred montážou rúry kolmo skráťte, odstráňte otrepy a skontrolujte čistotu povrchu aj neporušenosť O-krúžkov. Vyznačte predpísanú hĺbku zasunutia, rúry zasuňte do hrdiel až na doraz a oba spoje zalisujte. Pre každé hrdlo použite čeľusť alebo lisovací krúžok zodpovedajúcej dimenzie. Po montáži vykonajte tlakovú skúšku.

Prípustný prevádzkový tlak a teplota závisia od média, použitého tesnenia a parametrov celej sústavy.

Viac o systéme nájdete v článku TAVINOX PRESS – nerezové lisovacie tvarovky.
