TAVINOX PRESS nerezová T-kus s redukciou FFrF AISI 316L – profil M, PN 16

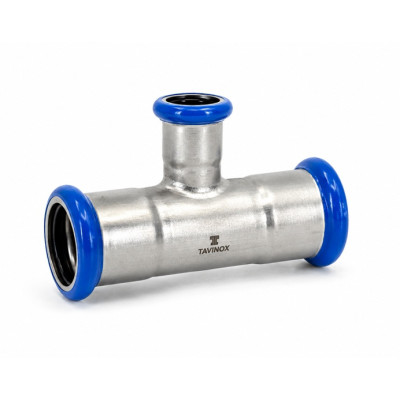

TAVINOX PRESS nerezová T-kus s redukciou FFrF je lisovaná tvarovka určená na vytvorenie odbočky z hlavného potrubia so súčasnou zmenou rozmeru odbočnej vetvy. Hlavné priebežné potrubie si zachováva rovnaký priemer, zatiaľ čo stredný vývod je zúžený na menší priemer.

Vyhotovenie FFrF znamená, že všetky tri vývody sú vybavené lisovacím hrdlom, pričom stredná odbočka má menší priemer ako oba priebežné konce.

T-kus je vyrobený z vysoko odolnej nehrdzavejúcej ocele AISI 316L (EN 1.4404), ktorá poskytuje veľmi dobrú odolnosť proti korózii a je vhodná aj pre hygienicky náročné inštalácie pitnej vody.

Všetky lisovacie hrdlá využívajú bežne používaný profil M. Montáž je rýchla, čistá a nevyžaduje zváranie, spájkovanie ani prácu s otvoreným plameňom.

Všetky dôležité informácie o systéme TAVINOX PRESS nájdete na našom BLOGU: TU

Hlavné výhody

vyrobené z nehrdzavejúcej ocele AISI 316L,

materiál EN 1.4404,

zúžené vyhotovenie T-kusov,

menšie rozmery strednej odbočky,

hlavné priechodné potrubie zostáva v rovnakých rozmeroch,

vyhotovenie FFrF – tri lisovacie hrdlá,

vysoká odolnosť proti korózii,

vhodné pre studenú a teplú pitnú vodu,

lisovací profil M,

maximálny menovitý tlak PN 16,

tesniace O-krúžky z EPDM,

prevádzková teplota od −35 do +110 °C,

rýchla montáž bez zvárania a spájkovania,

systém Leak-Detect na kontrolu netesných spojov,modré indikátory umožňujúce vizuálnu kontrolu lisovania,vhodné pre profesionálne, priemyselné aj domáce inštalácie.

Technické parametre

Parameter Hodnota

Produktová séria TAVINOX PRESS

Typ produktu Nerezová T-kus s redukciou

Vyhotovenie FFrF

Pripojenie Lisovacie hrdlo × redukované lisovacie hrdlo × lisovacie hrdlo

Hlavný priechodný rozmer Rovnaký na oboch stranách

Stredná odbočka Zúžená

Materiál Nerezová oceľ AISI 316L

Číslo materiálu EN 1.4404

Lisovací profil M

Tesnenie EPDM O-krúžky

Maximálny menovitý tlak PN 16 / 16 bar

Minimálna prevádzková teplota −35 °C

Maximálna prevádzková teplota +110 °C

Kontrola netesného spoja Leak-Detect a modrý indikátor

Spôsob montáže Lisovanie

Dostupné rozmery Podľa konkrétnej varianty produktu

Čo znamená redukovaná T-kus?

Redukovaná T-kus sa používa v situáciách, keď je potrebné vytvoriť z hlavného potrubia odbočku s menším priemerom.

Typickým príkladom môže byť rozmer:

28 × 22 × 28 mm

Hlavné potrubie má v tomto prípade rozmer 28 mm, zatiaľ čo stredná odbočka je zúžená na 22 mm.

Toto vyhotovenie umožňuje vytvoriť odbočku menšieho rozmeru priamo pomocou jednej tvarovky, bez nutnosti inštalovať samostatnú redukciu.

Výsledkom je:

• menší počet použitých tvaroviek,
• kratšia stavebná dĺžka,
• menší počet lisovaných spojov,
• rýchlejšia montáž,
• kompaktnejšia potrubná inštalácia.

Čo znamená FFrF?

Označenie FFrF opisuje konštrukciu jednotlivých odbočiek T-kusov.

F – Female

Lisovacie hrdlo hlavného potrubia.

Fr – redukované lisovacie hrdlo

Stredná odbočka s menším rozmerom.

F – Female

Druhé lisovacie hrdlo hlavného potrubia.

Všetky tri vývody sú teda určené na lisované spoje, nejde o závitové vyhotovenie.

Do jednotlivých hrdiel sa zasúvajú príslušné nerezové rúrky a spoje sa následne lisujú pomocou vhodných čeľustí profilu M.

Na čo slúži redukovaná T-kus?

Redukovaná T-kus sa používa na vytvorenie odbočky menších rozmerov z hlavného potrubia.

Typické použitie zahŕňa: Stredná odbočka je voči hlavnému priebežnému potrubiu orientovaná v uhle 90°.

• odbočka menšej vodovodnej vetvy,
• pripojenie odberného miesta,
• rozdelenie hlavného rozvodu vody,
• pripojenie menšieho potrubného okruhu,
• rozdelenie vykurovacích vetiev,
• pripojenie armatúr alebo zariadení,
• technologické a priemyselné rozvody.

Výhoda redukovaného vyhotovenia

Hlavnou výhodou redukovaného T-kus je možnosť vytvoriť menšiu odbočku bez použitia ďalšej redukčnej tvarovky.

Namiesto zostavy:

T-kus + krátka rúrka + redukcia

možno použiť jediný redukovaný T-kus zodpovedajúceho rozmeru.

To prináša niekoľko výhod: Zúžené T-kusy sú preto vhodné najmä pri rozdeľovaní hlavného potrubia na menšie odberné vetvy.

• menej komponentov,
• menej lisovaných spojov,
• nižšie riziko montážnej chyby,
• rýchlejšia inštalácia,
• kompaktnejšie vyhotovenie,
• úspora inštalačného priestoru.

Tlak a prevádzková teplota

Tvarovka je zaradená do tlakovej triedy PN 16. Výrobca uvádza pre systém TAVINOX PRESS s tesnením z EPDM maximálny tlak 16 bar a rozsah prevádzkových teplôt −35 až +110 °C.

Konkrétny prípustný prevádzkový tlak však vždy závisí aj od: Maximálny tlak a maximálna teplota sa preto nesmú posudzovať ako automaticky súčasne prípustné hraničné hodnoty.

• prevádzkovej teploty,
• prepravovaného média,
• použitej nerezovej rúrky,
• použitého tesnenia,
• prevádzkových podmienok celého systému,
• požiadaviek konkrétnej aplikácie.

Kde je možné použiť redukovanú T-kus?

Nerezová T-kus TAVINOX PRESS FFrF AISI 316L je vhodná najmä pre: Systém TAVINOX PRESS je výrobcom uvádzaný ako systém z nehrdzavejúcej ocele AISI 316L s lisovacím profilom M a je typovo testovaný na použitie s pitnou vodou.

• rozvody studenej pitnej vody,
• rozvody teplej pitnej vody,
• cirkulačné rozvody TUV,
• kúrenie,
• kúrenárske systémy,
• chladiace systémy,
• klimatizačné rozvody,
• užitková voda,
• technologická voda,
• priemyselné inštalácie,
• rozvody stlačeného vzduchu,
• technické zariadenia budov,
• rodinné domy,
• bytové objekty,
• nemocnice,
• hotely,
• komerčné a prevádzkové objekty.

Pri iných médiách ako voda je vždy potrebné overiť chemickú kompatibilitu materiálu tvarovky a použitých EPDM tesnení.

Nerezová oceľ AISI 316L

Tvarovka je vyrobená z austenitickej nerezovej ocele AISI 316L, materiál EN 1.4404. Tento materiál sa vyznačuje vysokou odolnosťou proti korózii a je vhodný na dlhodobé použitie v potrubných systémoch.

Výrobca TAVINOX uvádza AISI 316L (1.4404) ako základný materiál lisovaných tvaroviek systému TAVINOX PRESS.

Použitie nehrdzavejúcej ocele je výhodné najmä tam, kde sú kladené zvýšené požiadavky na:

• hygienu,
• odolnosť proti korózii,
• životnosť potrubia,
• mechanickú odolnosť,
• spoľahlivosť rozvodu.

Systém Leak-Detect

Lisovacie hrdlá systému TAVINOX PRESS využívajú systém Leak-Detect, ktorý pomáha pri tlakovej skúške identifikovať nelisované spojenie.

Ak niektoré hrdlo zostane iba nasadené na rúrke a nie je lisované, konštrukcia tesniaceho systému umožňuje túto chybu pri skúške rozpoznať.

Tvarovky sú zároveň vybavené modrými indikátormi nezalisovaného spoja, ktoré uľahčujú vizuálnu kontrolu inštalácie. Výrobca uvádza túto kombináciu systému Leak-Detect a modrého indikátora priamo pri tvarovkách TAVINOX PRESS.

Montáž redukovaného T-kus

Pred montážou musia byť všetky nerezové rúrky správne pripravené.

Odporúčaný postup: Pri redukovanom T-kuse je potrebné venovať zvýšenú pozornosť strednej odbočke, pretože jej rozmery sa môžu líšiť od rozmerov hlavného potrubia.

1. rúrku kolmo skrátiť vhodným rezačom,
2. odstrániť vnútorné aj vonkajšie otrepy,
3. vyčistiť konce rúrok,
4. skontrolovať neporušenosť EPDM O-krúžkov,
5. označiť predpísanú hĺbku zasunutia,
6. zasunúť rúrky do lisovacích hrdiel,
7. skontrolovať správnu orientáciu T-kusov,
8. jednotlivé spoje lisovať príslušnými lisovacími čeľusťami profilu M.

Pre jednotlivé odbočky je preto potrebné použiť lisovaciu čeľusť zodpovedajúcu konkrétnemu rozmeru.

Po dokončení inštalácie je potrebné vykonať príslušnú tlakovú skúšku celého systému.

Správna príprava potrubia

Správna príprava nerezovej rúrky má zásadný vplyv na kvalitu a dlhodobú spoľahlivosť lisovaného spoja.

Rez musí byť: Po skrátení je potrebné odstrániť vnútorné aj vonkajšie otrepy.

• kolmý,
• čistý,
• bez výraznej deformácie rúrky.

Ostré hrany by pri zasúvaní rúrky mohli poškodiť EPDM O-krúžok a spôsobiť netesnosť spoja.

Pred zasunutím musí byť koniec rúrky čistý a bez nečistôt v oblasti tesniaceho prvku.

Pri práci s nerezovým potrubím sa odporúča používať náradie určené pre nerezovú oceľ, aby nedošlo ku kontaminácii povrchu časticami uhlíkovej ocele.

Kompatibilita

Redukčná T-kus je určená predovšetkým pre potrubný systém TAVINOX PRESS.

Pre kompletnú inštaláciu odporúčame použiť: TAVINOX PRESS používa podľa technickej dokumentácie výrobcu lisovací profil M.

• rúry z nehrdzavejúcej ocele AISI 316L,
• lisovacie tvarovky TAVINOX PRESS AISI 316L,
• vhodné lisovacie náradie,
• lisovacie čeľuste profilu M zodpovedajúce jednotlivým rozmerom.

Pri použití rúrok alebo iných prvkov mimo systému TAVINOX PRESS je nutné vopred overiť ich rozmerovú, materiálovú a systémovú kompatibilitu.

Najčastejšie chyby pri montáži

Pri inštalácii redukovaného T-kusov je vhodné vyhnúť sa najmä:

• použitiu nesprávneho profilu lisovacích čeľustí,
• použitiu rovnakých čeľustí pre rôzne rozmery,
• nedostatočnému zasunutiu rúrky,
• neoznačeniu hĺbky zasunutia,
• neodstráneniu vnútorných a vonkajších otrepov,
• poškodeniu EPDM O-krúžkov,
• znečisteniu tesniaceho priestoru,
• použitia deformovanej rúrky,
• nesprávneho natočenia odbočky pred lisovaním,
• zamenenia hlavného a redukovaného rozmeru,
• mechanického namáhania spoja po lisovaní,
• použitia nekompatibilného potrubia,
• vynechania tlakovej skúšky.

Menovitá alebo redukovaná T-kus?

Menovitá T-kus má všetky tri vývody rovnakých rozmerov.

Napríklad:

22 × 22 × 22 mm

Používa sa tam, kde má odbočka rovnaký priemer ako hlavné potrubie.

Redukovaná T-kus má strednú odbočku menších rozmerov.

Napríklad:

28 × 22 × 28 mm

Používa sa tam, kde je potrebné z hlavného potrubia vytvoriť menšiu odbočku.

Správne rozmery sa volia podľa návrhu potrubného systému, požadovaných prietokov a tlakových strát jednotlivých vetiev.

Dôležité upozornenie

Označenie FFrF pri tomto produkte označuje redukované lisované vyhotovenie T-kusov.

Hlavné priechodné vývody majú rovnaké rozmery, zatiaľ čo stredná odbočka má menší priemer.

Všetky tri spoje sú lisované.

Na montáž sa musia použiť zodpovedajúce lisovacie čeľuste profilu M. Pri redukovanom vyhotovení je obzvlášť dôležité skontrolovať rozmer stredného vývodu, pretože môže vyžadovať inú veľkosť lisovacej čeľuste ako hlavný priechodný vývod.

Pred lisovaním je potrebné skontrolovať správnu hĺbku zasunutia všetkých troch rúrok, orientáciu T-kusov a neporušenosť EPDM O-krúžkov.

Maximálny tlak a teplota sa nesmú posudzovať oddelene. Rozhodujúce sú prevádzkové podmienky celého systému, prepravované médium, použité tesnenie, parametre potrubia a technická dokumentácia systému TAVINOX PRESS.
