Popis

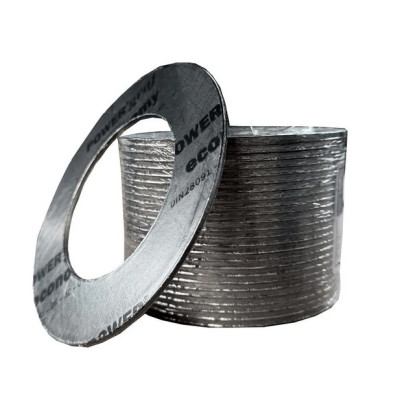

Prírubové tesnenie PN 10–40, grafit + nehrdzavejúca oceľ DN 50 – technický popis

Základné špecifikácie

• Typ: spirálovo vinuté tesnenie

• Materiál: výplň – expandovaný grafit, okrajová kovová vrstva – nehrdzavejúca oceľ

• Menovitý priemer: DN 50

• Rozmery: 61 × 107 mm (vnútorný × vonkajší priemer)

• Tlakový rozsah: PN 10 až PN 40

• Použitie: Príruby RF / FF, vhodné pre prevádzku pri vysokých teplotách a tlaku


Materiál a vlastnosti

Grafitová výplň:

• expandovaný grafit odolný voči vysokým teplotám

• chemicky odolný voči vode, olejom, uhľovodíkom a pare

• zabezpečuje spoľahlivé tesnenie pri statickom a dynamickom zaťažení


Obvodová vrstva z nehrdzavejúcej ocele:

• zvyšuje mechanickú pevnosť tesnenia

• zabezpečuje správnu kompresiu a dlhú životnosť

• kompatibilný s prírubami z uhlíkovej ocele a nehrdzavejúcej ocele


Vhodné médiá:

• voda, para, oleje, uhľovodíky

• chemikálie v závislosti od koncentrácie (pH 2–12)


Prevádzkové parametre

Max. pracovný tlak: do 40 bar (v závislosti od teploty a média)

Max. teplota: až 450 °C (grafit)

Rozsah pH: približne 2–12

Opätovná použiteľnosť: vysoká pri správnej inštalácii

Odporúčania pre inštaláciu

• Príruby musia byť čisté, rovné a nepoškodené

• Skrutky utiahnite krížovo odporúčaným momentom

• Vyhnite sa nadmernému deformovaniu tesnenia
