Popis

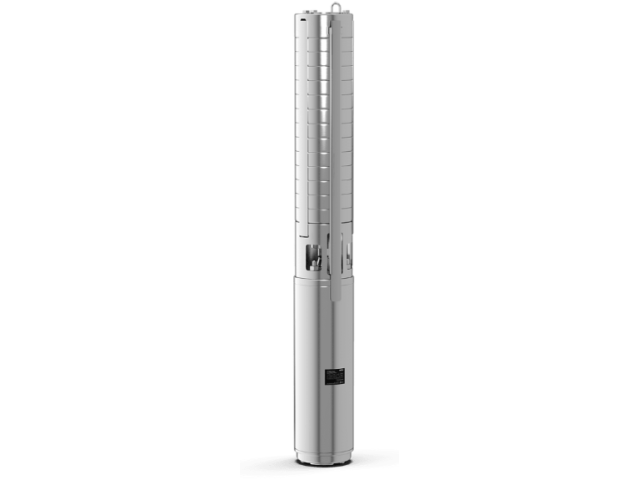

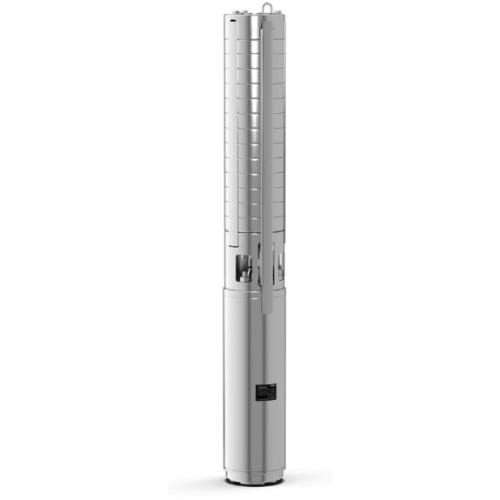

Plne zaplaviteľné viacstupňové ponorné motorové čerpadlo na čerpanie úžitkovej a pitnej vody (atest ACS) s radiálnymi alebo poloaxiálnymi obežnými kolesami v modulovej konštrukcii pre vertikálnu a horizontálnu montáž, s integrovanou spätnou klapkou. Nekorodujúci motor na striedavý prúd alebo trojfázový motor na priamy nábeh s náplňou vody a glykolu. Hermeticky zaliaty s lakom izolovaným vinutím, impregnovanou živicou a samomaznými ložiskami. Chladenie motora prebieha pomocou média. Preto musí byť agregát vždy prevádzkovaný ponorený. Medzné hodnoty max. teploty média a minimálna rýchlosť toku musia byť dodržané. Vertikálnu inštaláciu je možné vykonať podľa voľby s chladiacim plášťom alebo bez neho. Horizontálna inštalácia sa musí vždy vykonať v spojení s chladiacim plášťom.

Obsah dodávky:

Ponorné motorové čerpadlo s pripojovacím káblom a atestom ACS
Variant jednofázového prúdu vrátane skriňového rozvádzača s kondenzátorom, termickou ochranou motora a zapínač/vypínač
Návod na montáž a obsluhu

Prevádzkové údaje
Max. dopravná výška Hmax 108,6 m
Jednotka
Ukazovateľ minimálnej účinnosti (MEI) 0.4
Prípojka rúrky na výtlaku DNd Rp 1½
Maximálny prevádzkový tlak p 40,0 bar
Max. obsah piesku 50 g/m³
Trieda krytia motora IP68
Max. ponor 350 m
Min. teplota média Tmin 3 °C
Max. teplota média Tmax 30 °C
Hmotnosť netto cca m 16,4 kg
Max. priemer Dmax 98 mm
Údaje o motore
Konštrukcia motora Ponorný motor
Sieťová prípojka 3~400 V, 50 Hz
Menovitý výkon motora P2 2,2 kW
Menovité otáčky n 2845 1/min
Menovitý prúd IN 5,6 A
Druh štartu Priamy online (DOL)
Max. frekvencia spínania t 20 1/h
Priemer motora DM 95 mm
Min. prietoková rýchlosť na motore m/s 0,08 m/s
Kábel
Dĺžka prívodného kábla 1,5 m
Káblová konštrukcia 3x1,5+1G1,5 mm²
Materiály
Skriňa čerpadla Nerezová oceľ
Materiál motora Nerezová oceľ
Hriadeľ Nerezová oceľ
Obežné koleso Nerezová oceľ
