Kód produktu: 230134
9,46€

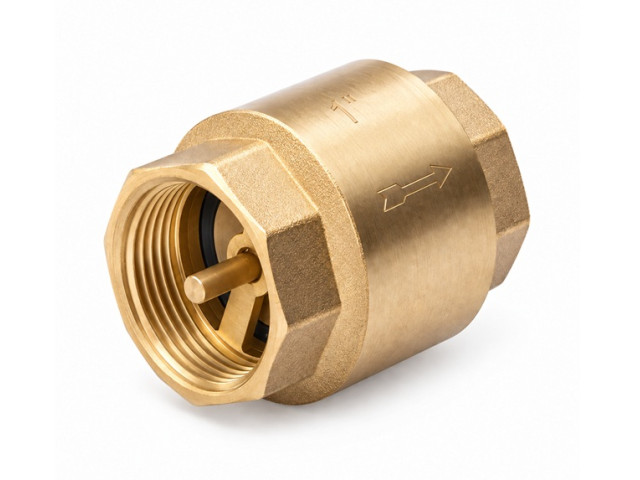

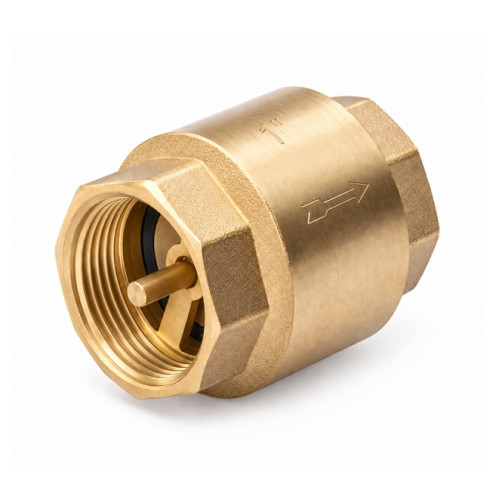

Mosadzná spätná klapka radu 2301 zabraňuje spätnému prúdeniu vody v potrubí. Je určená pre rozvody studenej a teplej vody, s maximálnym pracovným tlakom 16 bar (PN16) a maximálnou pracovnou teplotou +120 °C.

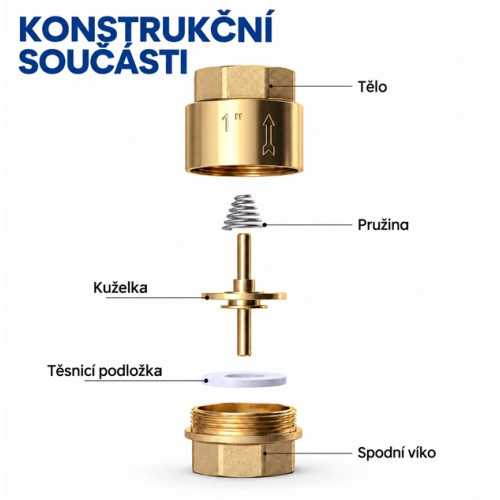

Telo aj uzatvárací prvok, označovaný ako mosadzný plavák, sú vyrobené z mosadze CW617N. Uzatváranie zabezpečuje pružina z nehrdzavejúcej ocele AISI 304 (SS304). Prúdenie vody v povolenom smere otvára uzatvárací prvok proti sile pružiny. Pri poklese prietoku pomáha pružina vrátiť plavák do sedla a uzavrieť priechod proti spätnému toku.

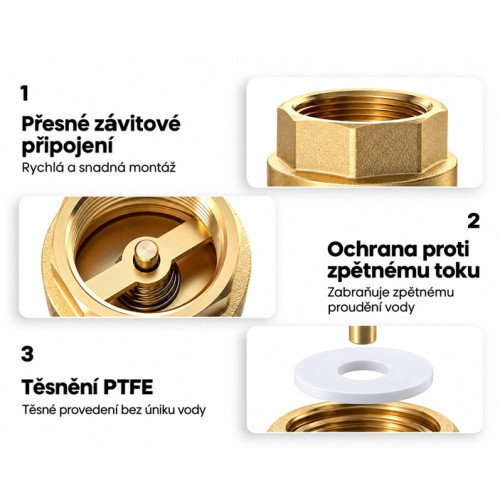

Vnútorné závity na oboch stranách umožňujú pripojenie k závitovému potrubiu a nadväzujúcim armatúram. Šesťhranné časti tela slúžia na uchopenie montážnym kľúčom.
Mosadzné telo aj plavák CW617N pre pevné a odolné vyhotovenie.
Nehrdzavejúca pružina AISI 304 na samočinné uzatváranie.
Ochrana proti spätnému prúdeniu vody v potrubnom systéme.
Pracovný tlak až 16 bar a teplota až +120 °C.
Obojstranné vnútorné závity na montáž do závitových rozvodov.
Veľkosti od 1/2″ do 2″.
| Parameter | Hodnota |
|---|---|
| Rad / označenie | 2301 |
| Vyhotovenie | Pružinová spätná klapka s mosadzným plavákom |
| Pripojenie | Vnútorný × vnútorný závit (FF) |
| Rozsah veľkostí | 1/2″ až 2″ |
| Maximálny pracovný tlak | 16 bar (PN16) |
| Maximálna pracovná teplota | +120 °C |
| Médium | Studená a teplá voda |
| Materiál tela | Mosadz CW617N |
| Materiál plaváka / uzatváracieho prvku | Mosadz CW617N |
| Materiál pružiny | Nehrdzavejúca oceľ AISI 304 (SS304) |
| Pripojenie G | L (mm) | L1 (mm) | H (mm) | Hmotnosť (g) |
|---|---|---|---|---|
| 1/2″ | 46,5 | 11 | 33,7 | 133 |
| 3/4″ | 50 | 11 | 39,5 | 181 |
| 1″ | 57 | 12,5 | 45,9 | 240 |
| 5/4″ | 60,5 | 13,5 | 58,7 | 387 |
| 6/4″ | 71 | 14,5 | 68 | 607 |
| 2″ | 74,5 | 15,5 | 84 | 857 |
Označenie rozmerov zodpovedá technickému výkresu radu 2301. Rozmery sú uvedené v milimetroch.
Klapku inštalujte v smere šípky vyznačenej na tele, ktorá označuje povolený smer prúdenia vody. Montážnu polohu zvoľte podľa pokynov výrobcu pre konkrétne vyhotovenie.
Pred montážou potrubie prepláchnite a odstráňte nečistoty, ktoré by mohli brániť správnemu dosadnutiu plaváka. Použite tesniaci materiál vhodný pre závitový spoj, médium a prevádzkovú teplotu. Pri doťahovaní využívajte šesťhranné plochy a zabráňte prenosu nadmerného pnutia z potrubia do tela klapky.
