Popis

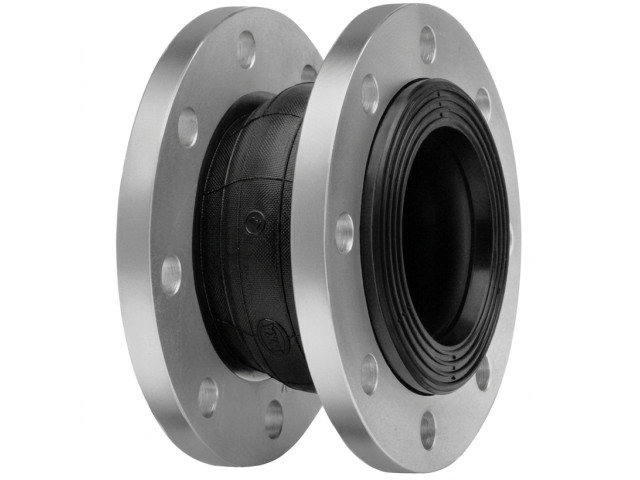

Kompenzátor dĺžkových dilatácií ITALTHERMO DN32 PN16 je spoľahlivý gumový prvok určený na elimináciu tepelných rozťažností, vibrácií a mechanického namáhania potrubných systémov. Vďaka kvalitnej EPDM konštrukcii s textilnou výstužou a oceľovým prírubám zabezpečuje dlhodobú spoľahlivosť.

Účinne absorbuje pohyby potrubia, znižuje vibrácie a chráni systém pred poškodením. Je vhodný pre rozvody studenej a teplej vody aj neagresívnych kvapalín.

Technické špecifikácie

Typ: gumový kompenzátor s prírubami
Menovitý priemer: DN32
Tlaková trieda: PN16
Prevádzková teplota: -10 °C až +100 °C
Médium: voda, neagresívne kvapaliny

Materiály

Telo: EPDM guma
Výstuž: nylonová tkanina
Tlakový krúžok: oceľ
Príruby: pozinkovaná oceľ Q235

Rozmery DN32

Stavebná dĺžka (L): 95 mm
Vonkajší priemer (D): 140 mm
Rozteč skrutiek (D1): 100 mm
Hrúbka príruby (b): 13 mm

Deformačné schopnosti

Axiálne natiahnutie: +6 mm
Axiálne stlačenie: −9 mm
Bočný pohyb: 15°

Prietok

Plnoprúdové riešenie s minimálnymi tlakovými stratami, vhodné pre čerpadlové systémy.

Použitie

Vykurovacie systémy
Rozvody vody
Priemyselné aplikácie
Technologické zariadenia

Montáž

Inštalácia medzi pevné body potrubia. Je potrebné dodržať maximálne deformácie a správne vedenie potrubia.

Certifikácia

EN 1092-1
CE / ECM
Smernica 2001/95/EC

Hlavné výhody

Absorbuje vibrácie
Kompenzuje dilatácie
Chráni potrubie
Vysoká odolnosť
Dlhá životnosť
Jednoduchá montáž
