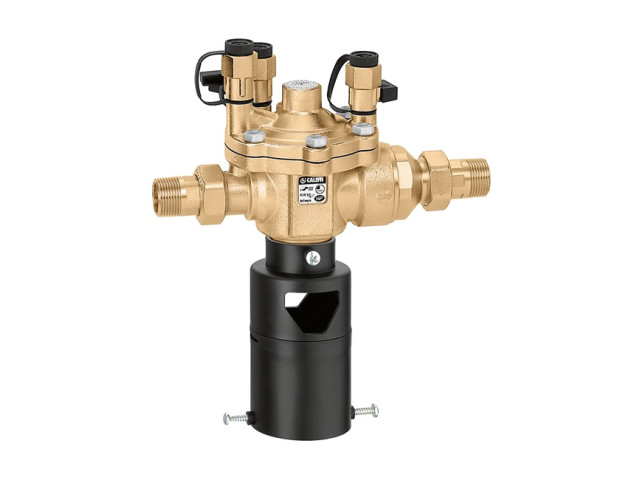

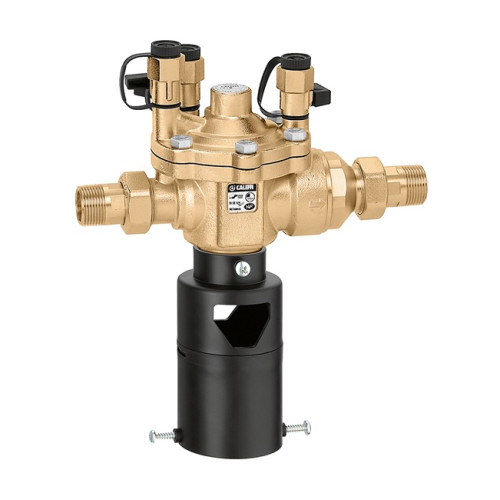

Systémový oddeľovač CALEFFI 574, typ BA, PN10 – ochrana proti spätnému toku

Systémový oddeľovač CALEFFI radu 574 chráni rozvod pitnej vody pred spätným preniknutím znečistenej vody z pripojeného okruhu. Kontrolovateľné vyhotovenie typu BA s redukovanou tlakovou zónou poskytuje ochranu pri poklese tlaku v prívode aj pri protitlaku z nadväzujúcej inštalácie.

Konštrukcia obsahuje dve spätné klapky a vypúšťací ventil v strednej komore. Pri nepriaznivých tlakových pomeroch ventil odvádza vodu zo strednej zóny a zabezpečuje oddelenie okruhov. Kontrolné prípojky umožňujú meranie tlakov a overenie funkcie.

Telo je vyrobené z mosadze odolnej proti odzinkovaniu DR s nízkym obsahom olova. Rozoberateľné šróbenie uľahčuje montáž, kontrolovateľné vnútorné diely umožňujú servis.

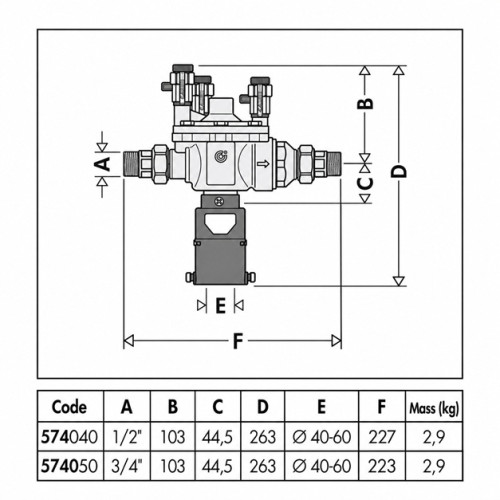

Varianty produktu

Technické parametre

• Typ ochrany: BA, kontrolovateľná redukovaná tlaková zóna.

• Menovitý tlak: PN10.

• Teplota média: +5 až +65 °C.

• Diferenčný prevádzkový tlak: 14 kPa (0,14 bar).

• Pripájacie závity: R podľa EN 10226-1.

• Certifikácia výrobku: EN 12729.

• Ochrana podľa EN 1717: pre kvapaliny do kategórie 4 vrátane; nie pre kategóriu 5.

Použitie a montáž

Vhodný na ochranu prívodu pitnej vody do technických a technologických okruhov podľa kategórie kvapaliny, napríklad pri dopĺňaní vykurovacích sústav.

Oddeľovač sa montuje vodorovne, s vypúšťaním smerom nadol. Pred neho je potrebné inštalovať filter Caleffi radu 577 a uzatvárací ventil, za neho ďalší uzatvárací ventil. Výtok musí byť bezpečne odvedený cez odtokový lievik so vzduchovou medzerou. Zariadenie musí zostať prístupné na pravidelné kontroly a údržbu.
