Popis

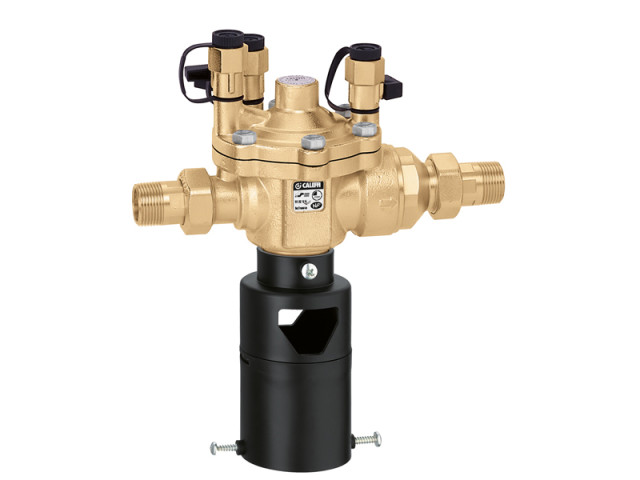

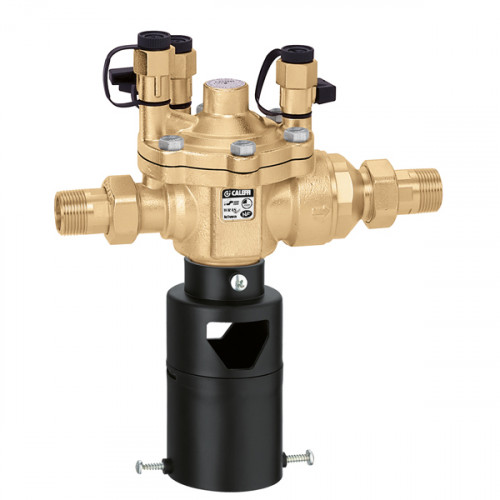

CALEFFI 574 systémový oddeľovač BA s kontrolovateľnými redukovanými tlakovými zónami, PN10

CALEFFI radu 574 je kontrolovateľný systémový oddeľovač typu BA s redukovanými tlakovými zónami, určený na ochranu rozvodov pitnej vody pred spätným prúdením a možným znečistením vody z nadväzujúceho systému. Konštrukcia zodpovedá požiadavkám normy EN 12729.

Oddeľovač pracuje na princípe oddelenia prívodného a nadväzujúceho rozvodu pomocou dvoch spätných ventilov a kontrolovateľnej strednej tlakovej zóny. Pri vzniku nežiaduceho spätného tlaku alebo poklese vstupného tlaku umožňuje zariadenie bezpečné oddelenie systémov a obmedzuje riziko spätného nasatia znečistenej vody do vodovodného radu.

Telo je vyrobené z mosadze odolnej proti odzinkovaniu DR so zníženým obsahom olova, vďaka čomu je oddeľovač vhodný pre náročné vodovodné inštalácie. Maximálny menovitý tlak je PN10 a prevádzkový rozsah teploty média je +5 až +65 °C. Diferenčný prevádzkový tlak je 14 kPa.

Varianty CALEFFI 574

Hlavné vlastnosti

• systémový oddeľovač typu BA

• kontrolovateľné vyhotovenie s redukovanými tlakovými zónami

• ochrana vodovodného systému proti spätnému prúdeniu

• vyhotovenie podľa EN 12729

• maximálny pracovný tlak PN10

• teplota média +5 až +65 °C

• diferenčný prevádzkový tlak 14 kPa

• telo z DR mosadze odolnej proti odzinkovaniu

• mosadz so zníženým obsahom olova

• závitové pripojenie R podľa EN 10226-1

• servisovateľné a kontrolovateľné vyhotovenie

• vhodné pre profesionálne vodovodné a technologické inštalácie

Použitie

Systémový oddeľovač CALEFFI 574 sa používa všade tam, kde je potrebné zabrániť možnému návratu vody z technologického alebo prevádzkového systému späť do rozvodu pitnej vody. Typické použitie zahŕňa napríklad:

• vodovodné inštalácie,

• dopúšťanie vykurovacích systémov,

• technologické rozvody vody,

• zavlažovacie systémy,

• komerčné a priemyselné inštalácie,

• systémy, kde môže vzniknúť spätný tlak alebo spätné nasatie média.

Montáž

Oddeľovač musí byť inštalovaný v správnom smere prúdenia podľa označenia na tele armatúry a na prístupnom mieste umožňujúcom pravidelnú kontrolu a servis.

Výrobca Caleffi pred oddeľovačom vyžaduje inštaláciu sitka radu 577, ktoré chráni funkčné časti zariadenia pred mechanickými nečistotami.

Zároveň je potrebné zabezpečiť správne odvádzanie vody z vypúšťacej časti oddeľovača.

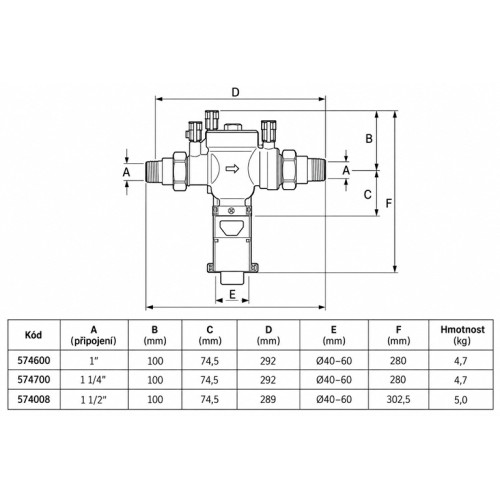

Technické parametre

Prečo použiť systémový oddeľovač typu BA?

Bežná spätná klapka obmedzuje spätný smer prúdenia, ale systémový oddeľovač BA poskytuje vyššiu úroveň ochrany vďaka dvom spätným uzáverom a medziľahlej redukovanej tlakovej zóne. Je preto určený pre inštalácie, kde je potrebné spoľahlivo oddeliť vodovodnú sieť od nadväzujúceho systému a minimalizovať riziko spätného znečistenia.

CALEFFI 574 predstavuje profesionálne riešenie na ochranu rozvodov vody s možnosťou kontroly funkcie jednotlivých tlakových zón a servisného zásahu.
