Popis

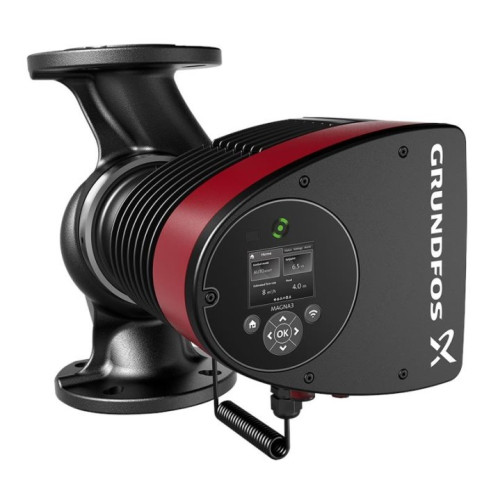

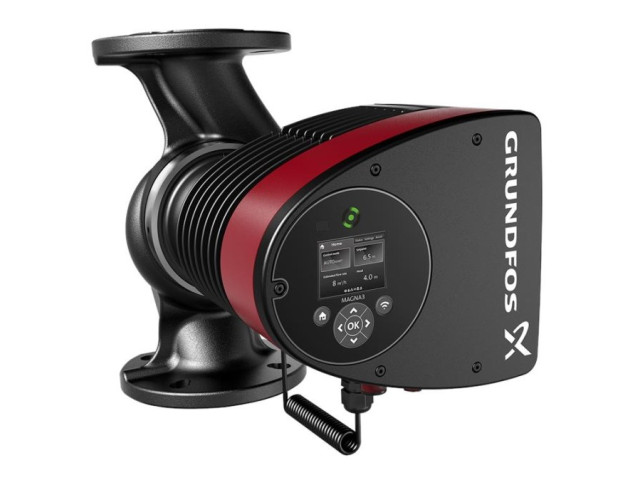

Jednofázové obehové čerpadlo MAGNA3 s mokrým chodom a pokročilými funkciami regulácie a možnosťami nastavenia.

Čerpadlo a motor tvoria jeden celok, bez tesnenia hriadeľa. Ložiská sú mazané čerpanou kvapalinou. Motor je chladený vzduchom. Jednoduchá upínacia svorka s jedným šroubom umožňuje jednoduchú zmenu polohy hlavy čerpadla.

MAGNA3 je vybavená 4-pólovým synchrónnym motorom s permanentným magnetom. Tento typ motora sa vyznačuje vyššou účinnosťou ako bežný asynchrónny motor. Otáčky čerpadla sú riadené integrovaným frekvenčným meničom.

Je vybavená riadiacou jednotkou v svorkovnici, ovládacím panelom s TFT displejom, zabudovaným snímačom diferenčného tlaku a teploty.

Umožňuje reguláciu podľa konštantného tlaku alebo teploty, konštantnej krivky (nastaviteľnej percentuálne), proporcionálneho tlaku s presným nastavením požadovaného pracovného bodu, konštantného prietoku alebo diferenčnej teploty. Vybavený pokročilými možnosťami regulácie - nastavenie prevádzkového bodu pomocou inteligentnej funkcie čerpadla úplne automaticky (AutoAdapt), bez potreby manuálneho nastavenia obsluhou (čerpadlo samo nastaví aktuálny prevádzkový bod podľa hydraulickej odozvy snímanej na vstupe čerpadla). Nastavenie maximálneho prietoku (FlowAdapt) - čerpadlo nedovolí vyšší prietok, ako je zvolený limit. Umožňuje ovládanie prostredníctvom signálu 0-10 V / 4-20 mA, integráciu do nadradených systémov riadenia prostredníctvom voliteľnej komunikačnej karty (ModBus, ProfiBus, Ethernet atď.).

Materiálové vyhotovenie z liatiny pre vykurovacie a chladiace systémy, vyhotovenie z nehrdzavejúcej ocele vhodné aj pre styk s pitnou vodou (certifikované).

Zabudovaná funkcia ponúka aj možnosť merania odovzdaného tepla (merač tepelnej energie). Na toto meranie je potrebné systém doplniť externým snímačom.

Technické parametre

Nominálny prietok

18,71 m³/h

Menovitá dopravná výška

6.334 m

Maximálna dopravná výška

120 dm

Teplotná trieda TF

110

Schválenia

CE,VDE,EAC,MOROCCO,UKCA,TSE,RCM,UkrSEPRO

Model

E

Materiály

Teleso čerpadla

Liatina

EN 1561 EN-GJL-250

ASTM A48-250B

Obežné koleso

Kompozit

Inštalácia

Rozsah okolitej teploty

0 .. 40 °C

Maximálny prevádzkový tlak

10 bar

Typ pripojenia

DIN

Veľkosť pripojenia

DN 50

PN pre pripojenie potrubia

PN 6/10

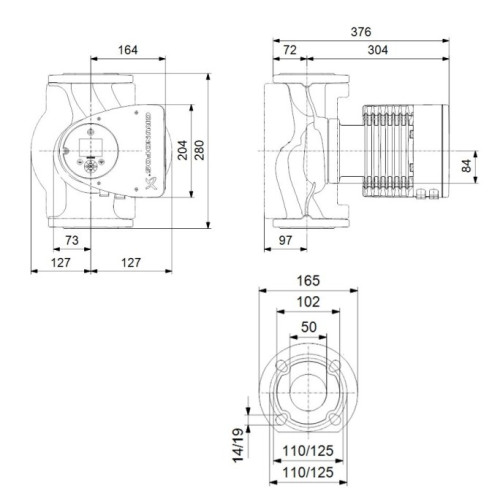

Dĺžka od portu k portu

280 mm

Kvapalina

Čerpaná kvapalina

Voda

Rozsah teploty kvapaliny

-10 .. 110 °C

Zvolená teplota kvapaliny

60 °C

Hustota

983,2 kg/m³

Elektrické údaje

Maximálny príkon P1

498 W

P1 min.

20 W

Frekvencia el. siete

50 / 60 Hz

Menovité napätie

1 x 230 V

Maximálna spotreba prúdu

0.22 A

2.3 A

Maximálna rýchlosť

4230 otáčok za minútu

Kryt (IEC 34-5)

X4D

Trieda izolácie (IEC 85)

F
