Popis

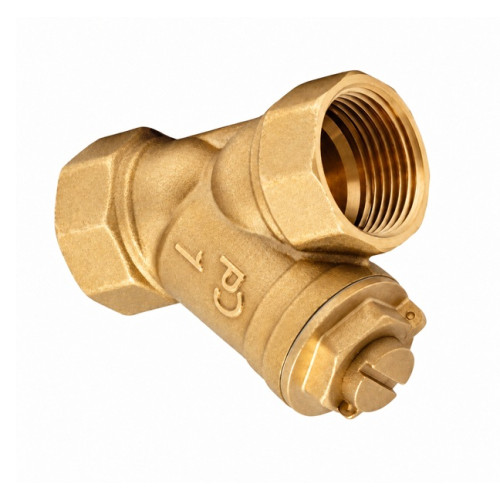

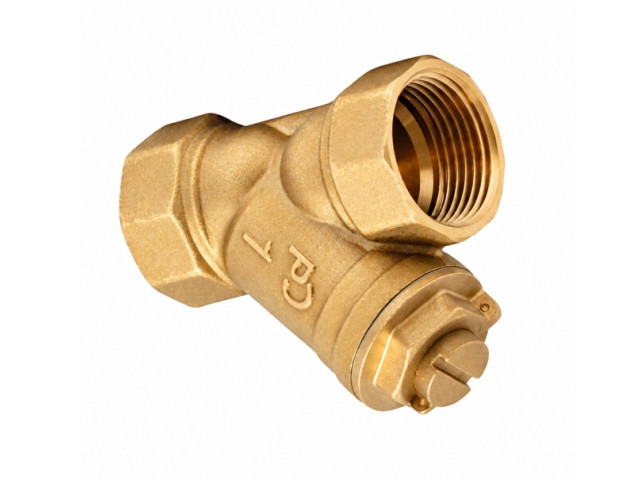

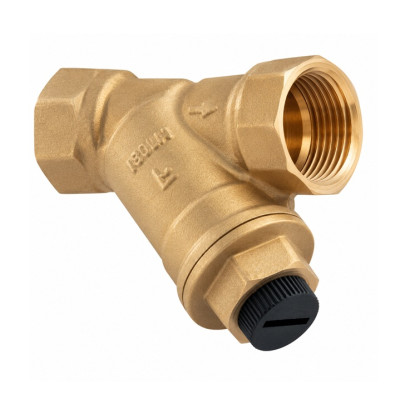

Mosadzný šikmý magnetický filter PN25, −30 až +150 °C, plnoprietokový

Mosadzný šikmý filter s magnetom kombinuje mechanickú filtráciu cez nerezové sitko so zachytávaním feromagnetických častíc pomocou neodýmového magnetu so silou 1 000 Gs. Pomáha chrániť čerpadlá, ventily, výmenníky a ďalšie súčasti rozvodov pred nečistotami, ktoré môžu spôsobovať zanášanie a zhoršovať funkciu zariadení.

Telo, viečko a závitová vložka magnetickej zostavy sú vyrobené z pieskovanej mosadze CW617N. Filtračné sitko z nerezovej ocele zachytáva pevné nečistoty, zatiaľ čo magnet dopĺňa filtráciu o magneticky zachytiteľné častice, napríklad magnetit vznikajúci koróziou vo vykurovacích sústavách. Filter je vybavený vnútornými valcovými závitmi G podľa ISO 228.

Použitie

Filter je určený pre rozvody studenej a teplej vody, vykurovacie a chladiace sústavy. Technický list uvádza aj použitie s 50 % vodným roztokom glykolu. Prevádzkové podmienky je potrebné voliť podľa príslušného média a tlakovo-teplotného grafu.

Technické parametre

• Konštrukcia: šikmý sitkový filter Y s magnetickou vložkou, plnoprietokové vyhotovenie.

• Materiál tela a viečka: pieskovaná mosadz CW617N.

• Filtračné sitko: nerezová oceľ.

• Veľkosť oka sitka: 0,5 mm, teda 500 µm, vyjadrená priemerom vpísanej kružnice.

• Hustota sitka: 80 otvorov/cm².

• Magnet: neodýmový, 1 000 Gs.

• Kryt magnetickej zostavy: POM.

• Tesnenie: PTFE/EPDM.

• Pripojenie: vnútorný závit × vnútorný závit, G podľa ISO 228.

• Maximálny tlak: 25 bar podľa prevádzkovej teploty.

• Teplotný rozsah: −30 až +150 °C podľa média a grafu P-T.

Varianty a prietokové parametre

Kv vyjadruje prietok vody pri tlakovej strate 1 bar; nejde o odporúčaný prevádzkový prietok.

Tlak a teplota pri prevádzke

Podľa grafu P-T je pre vodu prípustný tlak 25 bar od +1 do +120 °C. Pri vyššej teplote dovolený tlak klesá až na 10 bar pri +150 °C. Pre 50 % vodný roztok glykolu graf vyznačuje oblasť do 10 bar v rozsahu −30 až +150 °C. Maximálny tlak 25 bar a maximálna teplota +150 °C teda nie sú prípustné súčasne.

Montáž a údržba

Filter inštalujte v smere šípky na tele a ponechajte dostatočný priestor na prístup k servisnému viečku. Sitko aj magnetickú vložku pravidelne čistite podľa miery znečistenia sústavy. Zanesenie filtra zvyšuje tlakovú stratu a obmedzuje prietok. Pred otvorením filter oddeľte od sústavy, odtlakujte a nechajte vychladnúť.
